ОПИСАНИЕ РАБОТЫ ВИБРОПРЕССА КОНДОР

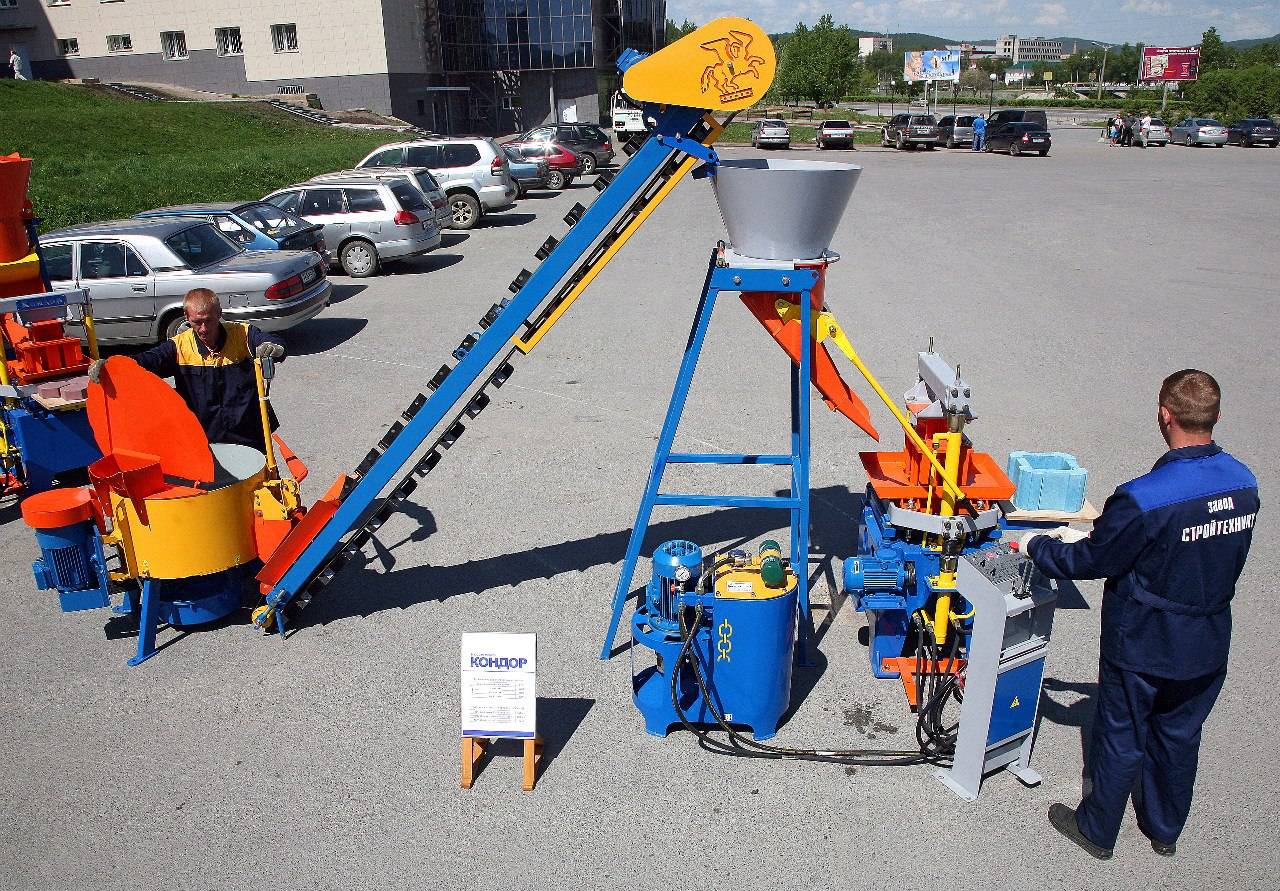

В работе «Кондор 1 90 ТБ» участвует один оператор вибропресса и один оператор бетоносмесителя. С целью повышения производительности к работе на вибропрессе может привлекаться подсобный рабочий

Исходное состояние "Кондор": к электрошкафу вибропресса, смесителю и транспортеру подведено напряжение, выключатель нагрузки включен, бетонная смесь подготовлена и загружена в бункер, насосная установка включена, матрица и пуансон вибропресса находятся в верхнем положении. Реле времени настроено на необходимое время предварительной вибрации. Скребок для разравнивания бетонной смеси, поддоны и стеллажи для готовой продукции установлены в непосредственной близости от оператора не загромождая его рабочее место.

Привести установку в исходное состояние: - открыть крышку смесителя и загрузить заполнитель (лопатой); - закрыть крышку, включить смеситель; - загрузить цемент ведрами через горловину в крышке и дать перемешаться смеси не менее 25 с; - подать в смеситель воду (из водопровода через коллектор в крышке), время перемешивания после подачи воды 20…25 с; - включить транспортер, открыть дверцу смесителя и выгрузить смесь в бункер; - закрыть дверцу, выключить смеситель и транспортер и приступить к следующему замесу; - выключатель нагрузки из горизонтального положения повернуть по часовой стрелке до щелчка в вертикальное положение. Загорается сигнальная лампа «Сеть» (напряжение подано). - нажать кнопку «Пуск насосной установки». Если насосная установка не включилась, проверить положение кнопки аварийного отключения энергопотребителей «Общий стоп». Слегка надавить на кнопку и повернуть по часовой стрелке, кнопка поднимется вверх с характерным щелчком. Повторно нажать кнопку «Пуск насосной установки». - поворачивая рукоятку гидрораспределителя (левую) «от себя» поднять пуансон в верхнее положение; - поворачивая рукоятку гидрораспределителя (правую) «от себя» поднять матрицу в верхнее положение; - подготовить и расположить, как правило, справа от оператора необходимое количество поддонов, там же расположить скребок для разравнивания смеси; - подготовить и расположить, как правило, слева сзади от оператора стеллаж для готовой продукции; - установить время загрузки смеси (время предварительной вибрации) на реле времени, оперируя переключателями (секунды) и (десятые доли секунды). Время загрузки смеси в матрицу должно составлять 4…10 сек, зависит от таких факторов как форма и высота изделия, жесткость и состав смеси и подбирается экспериментально в процессе предварительных формовок.

Важно отметить, что степень уплотнения и высота изделия напрямую зависят от длительности включения виброблока при загрузке бетонной смеси в матрицу.

Для организации ритмичной работы на установке бункер первоначально должен быть полностью заполнен смесью и периодически пополняться по мере работы вибропресса. Состав и жесткость смеси подбираются предварительно.

Порядок работы на вибропрессе следующий: - установить вкладыш в матрицу (в случае изготовления трехслойных стеновых камней-теплоблоков); - установить поддон на опору поддона вибростола пресса. Поддон устанавливается между двумя боковыми аправляющими до упора; - опустить матрицу на поддон . Поддон прижат матрицей к столу и ограничен от горизонтальных перемещений вправо-влево направляющими опоры поддона и вперед-назад рамкой матрицы. Матрица поджата к поддону и вибростолу пружинами, что позволяет ей и поддону совершать вертикальные перемещения в процессе вибрации (ударов вибростола снизу по поддону); Движениями вверх-вниз рукояткой бункера, отсекателя подать необходимую дозу смеси на фартук матрицы (движения вверх-вниз необходимы для порционной подачи смеси, что исключает бесконтрольное «излишнее» высыпание смеси в матрицу). Необходимая доза определяется из условия полного заполнения пустот матрицы смесью и небольшого количества излишков с целью исключения «недозаполнения» пустот матрицы после окончания вибрации; - взять в руки скребок, нажать на педаль включения виброблока. В процессе вибрации скребком движениями к себе от себя разровнять смесь на фартуке матрицы, тем самым помогая заполнению матрицы смесью; - по окончании вибрации излишки смеси скребком сдвинуть от непосредственной зоны формования вперед и назад на фартук матрицы. В процессе работы оператор уже из опыта сам определяет сколько необходимо высыпать смеси из бункера на фартук матрицы, чтобы излишков смеси не оказалось слишком много и она смогла вся уместиться на фартуке матрицы после разравнивания; - опустить пуансон на смесь в матрице и, удерживая рукоятку на себя, нажать на педаль включения виброблока. В процессе вибрации и опускания пуансона на смесь происходит уплотнение смеси. Процесс вибропрессования должен длиться до соприкосновения упоров, два регулируемых упора, установленные на балке, с верхней частью цилиндров пуансона и, как правило, должен составлять 4÷10 сек. Момент касания упоров с цилиндрами оператор контролирует визуально, после чего отпускает рукоятку в нейтральное положение и снимает ногу с педали вибратора. При меньшем, чем 4 сек. (1÷3 сек.) времени прессования может получиться «рыхлое» изделие. При большем, более 12 сек. (13÷15 сек.) может начаться процесс «расслоения» изделия, т.е. если уже физически уплотненное изделие продолжать вибрировать, происходит сдвиг уплотненных слоев, нарушается связь частиц смеси между собой и после высыхания изделия происходит его разрушение даже после незначительного удара. Задача оператора состоит в том, чтобы экспериментальным путем (изменяя время предварительной вибрации, т.е. изменяя время загрузки смеси в матрицу) добиться загрузки необходимого для формовки количества смеси исходя из массы готового изделия, при этом не разрушив излишней вибрацией отпрессованное изделие. Процесс «расслоения» особенно может проявляться при изготовлении тротуарной плитки; - по завершении вибропрессования (формовки изделия) поднять матрицу и пуансон над изделием на расстояние, достаточное для снятия изделия со стола (15÷25 мм); - выталкивателем за рукоятки вытянуть поддон с изделием со стола на полку вибропресса; - поддон с изделием оператор сам или с помощником (в зависимости от тяжести поддона и физической возможности работающих) устанавливает на стеллаж;
