Универсальный комплекс Рифей-Буран+Бетон-25

Универсальный комплекс Рифей-Буран+Бетон-25


4 925 000 руб.

Товарный бетон:
до 25 м3/час
Камень пустотелый 390х190х188 мм:
600 шт/час
Плитка тротуарная 200х100 мм кв. м:
56 м2/час
Камень бордюрный 1000×300×150 мм:
80 шт/час
Технические характеристики:
Смеситель
CГ-750-С одновальный, с горизонтальным расположением вала
Установленная мощность
55,0 кВт
Масса
13900 кг
Длина
13 м
Ширина
7 м
Высота
8 м
Режим работы
автоматический/полуавтоматический
Гарантия
2 года
Особенности:

1.Одно рабочее место, принцип «Одна кнопка»;
2. Максимально защищен от «человеческого фактора»;
3. Большой запас прочности металлоконструкций;
4.Высокое качество продукции за счет применения «ударной вибрации»;
5. Высокая точность дозации компонентов, погрешность±1%

Оставьте заявку

мы отправим Вам цены, условия и сроки поставки

ФИО
Телефон
Электронный адрес
Введён некорректный e-mail
Текст сообщения
Необходимо ваше согласие на обработку персональных данных

Описание

Универсальный Комплекс Рифей-Буран-Бетон 25 состоит из автоматизированного формующего блока, вибропресса Рифей-Буран и бетонного завода Рифей-Бетон-25. Предназначен для производства мелкоштучных вибропрессованных изделий и (или) товарного (жидкого) бетона или раствора.
Позволяет производить все известные марки товарного бетона и  полусухую жесткую смесь для изготовления вибропрессованных блоков, тротуарной плитки, кирпича и метровых дорожных бордюров и поребриков.

СОСТАВ И СХЕМА

Бетонный завод состоит из эстакады на которой установлен бетоносмеситель СГ-750, с верху него установлены дозаторы воды и цемента. Дозатор заполнителя представляет из себя два бункера по 5 м3 каждый с взвешивающим и подающим транспортерами в скип. Силос цемента (доп. опция) или растариватель биг-бегов (опция). Транспортер шнековый для подачи цемента идет в комплекте. Пульт управления заводом может устанавливаться в любом удобном месте. Лебёдочный привод скипа закреплён на фундаменте около эстакады.
Перекидной (поворотный) ленточный транспортер установлен на раме эстакады, под ним установлен формующий блок вибропресса Рифей-Буран с модулем подачи поддонов.

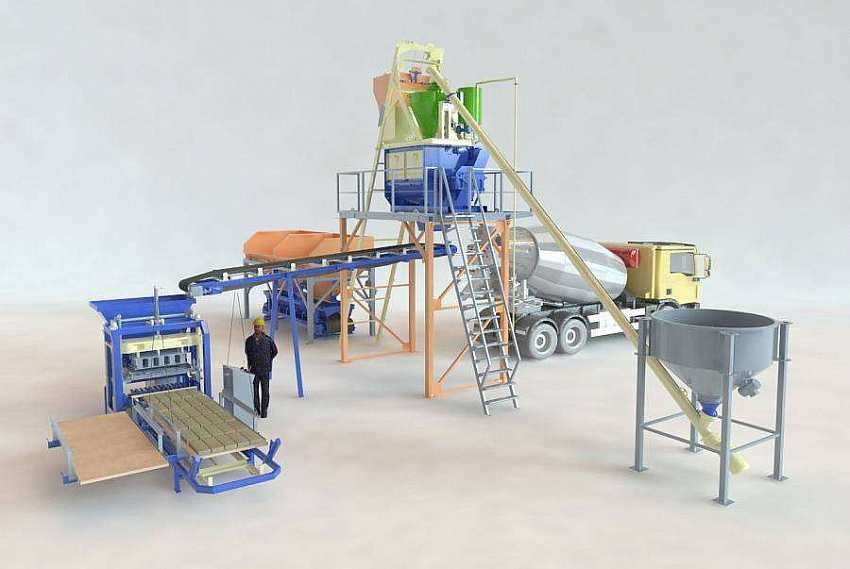

Схема бетонного завода+ Формующий блок

Изображение Название & Состав Цена
Вибропресс Рифей-Буран
Вибропресс Рифей-Буран

  1. Формующий блок
  2. Модуль загрузки смеси
  3. Модуль подачи поддонов
  4. Маслостанция
  5. Автоматический пульт управления
  6. Пуансон-матрица (1 шт, стоимостью 125 т.руб.)
  7. Стеллаж (1 шт)
  8. Траверса съёма стеллажей
  9. Поддон технологический (12 шт)

2 355 000 руб.
Рифей-Бетон-25
Рифей-Бетон-25

1. Бетоносмеситель СГ 750-С
2. Подъемник скиповый ПС-600 (привод - лебедка)
3. Дозатор заполнителя ДЗ-15 (два бункера по 7,5мкаждый)
4. Цементный дозатор ДЦ-200
5. Водный дозатор ДВ-150
6. Пульт управления системой ПУ-А
7. Конвейер шнековый КВ-6 метров. Доп. опция в подарок!
8. Эстакада
9. Компрессор Abac 5900B/200 СТ 5,5
10. Монтажно-сборочный комплект метизов
11. Паспорт. Руководство по эксплуатации.

2 390 000 руб.
Конвейер ленточный выкатной КЛ-500-5,0-В
Конвейер ленточный выкатной КЛ-500-5,0-В

1. Конвейер ленточный
2. Кронштейн
3. Электрокабели
4. Руководство по эксплуатации

180 000 руб.
Сборочный комплект и документация
Сборочный комплект и документация

1. Паспорт. Руководство по эксплуатации
2. Метизы для сборки
3. Комплект ЗИП

Комплект поставки

Базовый комплект поставки
Изображение Название & Состав Цена
Модуль цветного слоя
Модуль цветного слоя

1. Модуль цветного слоя
2. Пульт управления
3. Комплект сборочно монтажный
4. Руководство по эксплуатации

175 000 руб.
Поддоны фанерные
Поддоны фанерные

Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор

Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 1 400 рублей/штука

Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 750 рублей/штука

Поддон 450х450×20 мм - для Рифей-Кондор – 230 рублей/штука

от 230 руб.
Растариватель цемента РЦ-1
Растариватель цемента РЦ-1

1. Растариватель
2. Опорная рама
3. Ножи
4. Пульт управления

57 000 руб.
Растариватель цемента РЦ-2
Растариватель цемента РЦ-2

1. Рама

2. Бункер с инспекционным люком

3. Система ножей для вспарывания биг-бега

4. Защитная решетка

5. Виброопоры - 8 штук

6. Вибратор "OLI" MVE-300\3, КВт 0,3 - 1 штука

7. Тельфер электрический Т10.412 2т, 6м (Болгария-Балканско ЕХО)

8. Пульт управления тельфером

9. Траверса для захвата мешков

10. Мембрана для защиты от выброса цементной пыли.

11. Паспорт на растариватель

235 000 руб.
Силос цемента СЦ-26
Силос цемента СЦ-26

1. цементная банка

2. лестница с ограждением

3. ограждение верхней площадки

4. труба для закачивания цемента

5. ручная поворотная заслонка

6. вибратор для сводообрушения

7. руководство по эксплуатации

280 000 руб.
Дозатор хим добавок ДП-60
Дозатор хим добавок ДП-60

1. Металлический шкаф
2. Электронное табло
3. Электронасос
4. Силовая пускозащитная аппаратура
5. Преобразователь расхода и трубопроводная арматура
6. Руководство по эксплуатации

65 000 руб.
Пульт ПУ-3.0
Пульт ПУ-3.0

Пылевлагозащищеный корпус пульта управления и силового щита;

Пуско-защитная аппаратура производства Schneider Electric, ABB, Omron;

Сенсорная панель оператора Weintek;

Программное обеспечение: учет расхода материалов и работы оборудования, удаленный доступ, управление, контроль;
Степень защиты пульта управления IP54;

Три режима работы пульта: ручной, автоматический, автоматический с управлением от персонального компьютера;

Подключение кабелей к пульту производится разъемными соединителями производства Phoenix Contact;

Руководство по эксплуатации.

310 000 руб.
Рифей-Колун-М
Рифей-Колун-М

1. Пресс
2. Установка насосная
3. РВД
4. Электрокабели
5. Руководство по эксплуатации

200 000 руб.

Дополнительные опции

Водный насос PEDROLLO CP220C 400 л/мин- 60 000 руб.

Технические характеристики

Производительность комплекса при изготовлении:
товарный бетон - до 25 м3 бетона в час
камней пустотелых 390х190х188 мм - 600 шт./час
камней перегородочных 120мм - 900 шт./час
камней бортовых БР 100.30.15 - 80 шт./час
плитки тротуарной “прямоугольная”, 200х100 мм - 2800 шт./час (56 м2)

Размеры поддона для формования 1150х650х40 мм
Размеры зоны формования на поддоне 1000х500 мм
Продолжительность одного цикла формования 30-45 сек
Высота формуемых изделий 50-230 мм
Смеситель СГ-750-С объем бетоносмесителя по загрузке 0,75 м³
Количество бункеров для заполнителя - 2 шт.
Объем бункеров для заполнителя общий - 15 м³

Максимальная доза взвешивания, кг:
-дозатор заполнителя - 1500
-дозатор цемента - 200
-дозатор воды - 150

Установленная мощность - 55 кВт
Режим работы – автоматический/полуавтоматический
Обслуживающий персонал – 2-4
Условия эксплуатации при температуре окружающей среды +5...+45

Габаритные размеры:
Длина (без учета силоса) - 13 000 мм
Ширина – 7 000 мм
Высота (без силоса) – 8 000 мм
Масса (без силоса) – 13 900 кг

Привод затвора пневматический
Компрессор Abac
Пневматика Camozzi
Весовая система дозирования тензодатчики CAS
Точность дозирования ±2%
Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90)
 Вредные выбросы - отсутствуют.
