Универсальный комплекс Рифей-Полюс+Бетон-25

Универсальный комплекс Рифей-Полюс+Бетон-25


4 510 000 руб.


Товарный бетон
до 25 м3/час
Камень пустотелый 390х190х188 мм
530 шт/час
Плитка тротуарная 200х100 мм кв. м
50 м2/час
Камень бордюрный 1000×300×150 мм
70 шт/час
Смеситель
СГ-750-С одновальный горизонтальный
Установленная мощность
55,0 кВт
Масса
13,9 тонн
Длина
13000 мм
Ширина
7000 мм
Высота
7100 мм
Режим работы
автоматический/ полуавтоматический
Гарантия
14 месяцев
Особенности

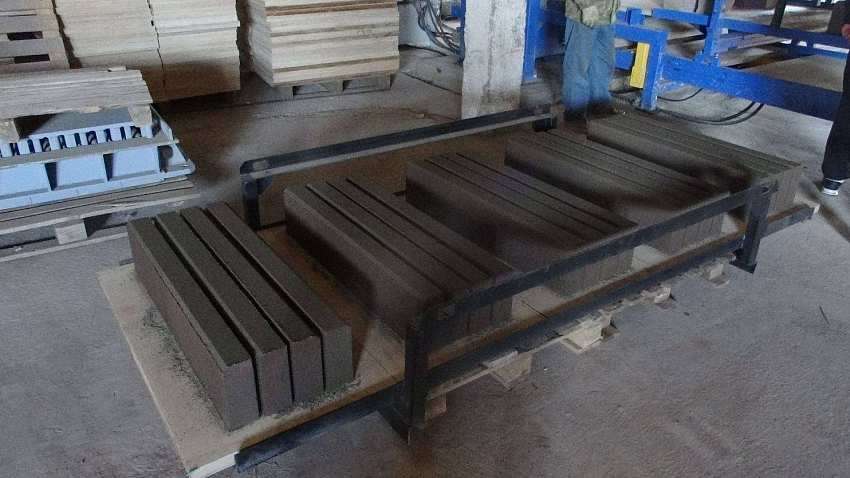

- производит товарный бетон и вибропрессованные изделия
- производит дорожный бордюр ГОСТ
- производит 2-х слойную плитку
- шнек КВ-6 м уже в комплекте!

Оставьте заявку

мы отправим Вам цены, условия и сроки поставки

ФИО
Телефон
Электронный адрес
Введён некорректный e-mail
Текст сообщения

Описание

Универсальный комплекс Рифей-Полюс-Бетон 25 - соединил в себе бетонный завод Рифей-Бетон-25 и формующий блок Рифей-Полюс, что позволяет производить как товарный бетон, так и широчайшую номенклатуру стройматериалов (плитка, блок, кирпич, теплоблок, бордюр, облицовочные материалы).
Данный комплект Оборудования позволил охватить направления по выпуску всех марок товарных бетонов, растворов для ЖБИ изделий, производству вибропрессованных изделий типа бордюров и поребриков, тротуарных плит, стеновых блоков и камней.
Управление Оборудованием происходит с 2-х пультов, 1-й пульт управления Бетонным заводом Рифей Бетон-25 ( работает в автоматическом режиме) и 2-й пульт управления вибропрессом Рифей Полюс (работает в полуавтоматическом режиме).

СОСТАВ И СХЕМА

Бетонный завод состоит из бетоносмесителя, установленного на эстакаде. Рядом с эстакадой установлен дозатор заполнителя (два бункера по 5 м3 каждый), скип, силос (доп. опция) или растариватель биг-бегов (опция), транспортер шнековый. Дозатор цемента и дозатор воды установлены над смесителем. Пульт управления заводом может устанавливаться в любом месте. Лебёдочный привод скипа закреплён на фундаменте около эстакады.

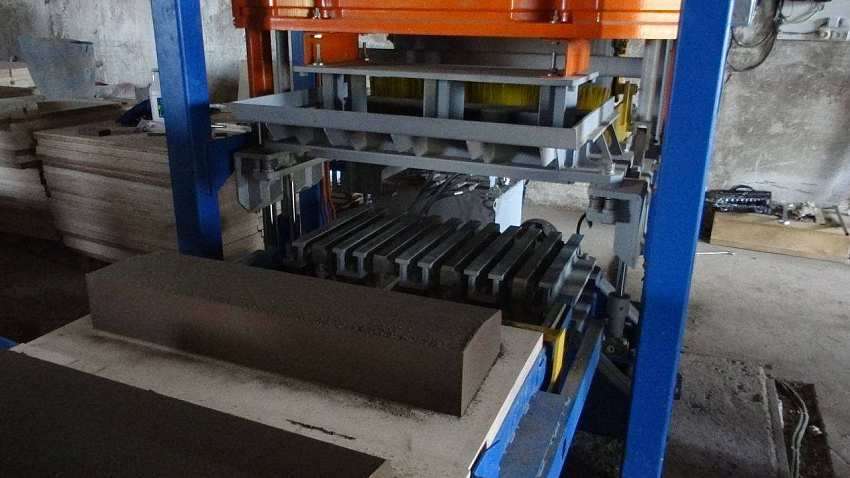

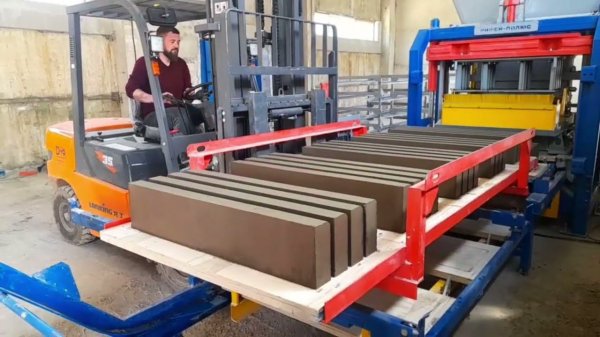

Перекидной (поворотный) ленточный транспортер установлен на раме эстакады, под ним установлен формующий блок вибропресса Рифей-Полюс с модулем подачи поддонов.

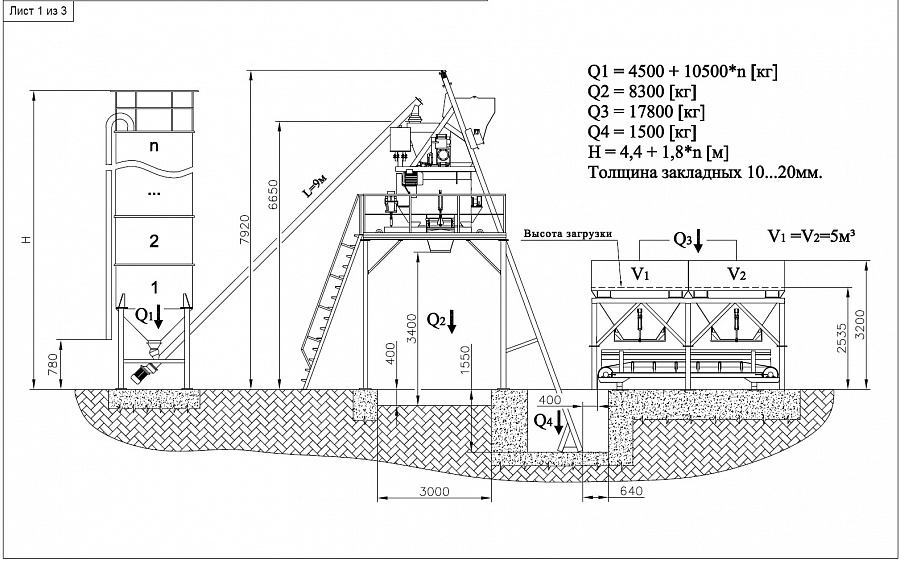

Схема бетонного завода+ Формующий блок

Изображение Название & Состав Цена
Вибропресс Рифей Полюс
Вибропресс Рифей Полюс

  1. Формующий блок
  2. Модуль загрузки смеси
  3. Модуль подачи поддонов
  4. Маслостанция
  5. Пульт управления
  6. Пуансон-матрица (1 шт, стоимостью 125 т.руб.)
  7. Стеллаж (1 шт)
  8. Траверса съёма стеллажей
  9. Поддон технологический (12 шт)

2 050 000 руб.
Рифей-Бетон-25
Рифей-Бетон-25

1. Бетоносмеситель СГ 750-С

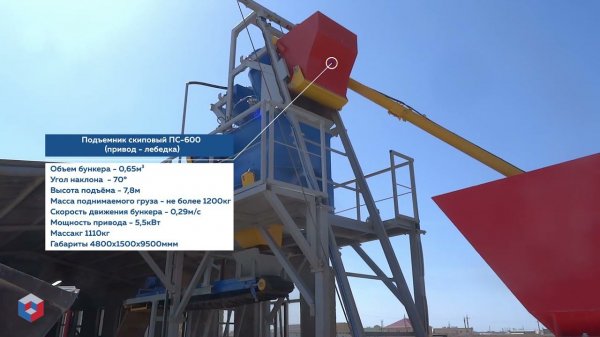

2. Подъемник скиповый ПС-600 (привод - лебедка)
3. Дозатор заполнителя ДЗ-15 (два бункера по 7,5мкаждый)
4. Цементный дозатор ДЦ-200
5. Водный дозатор ДВ-150
6. Пульт управления системой ПУ-А
7. Конвейер шнековый КВ-6 метров. Доп. опция в подарок!
8. Эстакада
9. Компрессор Abac 5900B/200 СТ 5,5
10. Монтажно-сборочный комплект метизов
11. Паспорт. Руководство по эксплуатации.

2 290 000 руб.
Конвейер ленточный выкатной КЛ-500-5,0-В
Конвейер ленточный выкатной КЛ-500-5,0-В

1. Конвейер ленточный
2. Кронштейн
3. Электрокабели
4. Руководство по эксплуатации

170 000 руб.
Сборочный комплект и документация
Сборочный комплект и документация

1. Паспорт. Руководство по эксплуатации
2. Метизы для сборки
3. Комплект ЗИП

Комплект поставки

Базовый комплект поставки
Изображение Название & Состав Цена
Модуль цветного слоя
Модуль цветного слоя

1. Модуль цветного слоя
2. Пульт управления
3. Комплект сборочно монтажный
4. Руководство по эксплуатации

160 000 руб.
Поддоны фанерные
Поддоны фанерные

Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор

Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 1 400 рублей/штука

Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 750 рублей/штука

Поддон 450х450×20 мм - для Рифей-Кондор – 230 рублей/штука

от 230 руб.
Растариватель цемента РЦ-1
Растариватель цемента РЦ-1

1. Растариватель
2. Опорная рама
3. Ножи
4. Пульт управления

57 000 руб.
Растариватель цемента РЦ-2
Растариватель цемента РЦ-2

1. Рама

2. Бункер с инспекционным люком

3. Система ножей для вспарывания биг-бега

4. Защитная решетка

5. Виброопоры - 8 штук

6. Вибратор "OLI" MVE-300\3, КВт 0,3 - 1 штука

7. Тельфер электрический Т10.412 2т, 6м (Болгария-Балканско ЕХО)

8. Пульт управления тельфером

9. Траверса для захвата мешков

10. Мембрана для защиты от выброса цементной пыли.

11. Паспорт на растариватель

235 000 руб.
Силос цемента СЦ-26
Силос цемента СЦ-26

1. цементная банка

2. лестница с ограждением

3. ограждение верхней площадки

4. труба для закачивания цемента

5. ручная поворотная заслонка

6. вибратор для сводообрушения

7. руководство по эксплуатации

280 000 руб.
Дозатор хим добавок ДП-60
Дозатор хим добавок ДП-60

1. Металлический шкаф
2. Электронное табло
3. Электронасос
4. Силовая пускозащитная аппаратура
5. Преобразователь расхода и трубопроводная арматура
6. Руководство по эксплуатации

61 000 руб.
Дозатор заполнителя ДЗ-28
Дозатор заполнителя ДЗ-28

1) Четыре бункера по 7 куб. метров каждый

2) рама

3) взвешивающий ленточный транспортер, установленный на тензометрических датчиках

4) пневмооборудование (пневмораспределитель - 4 шт, блок подготовки воздуха, клапан быстрого выхлопа - 4 шт, манометр, пневмоцилиндр - 4 шт)

5) вибраторы - 4 шт

6) тензодатчики - 8 шт

7) паспорт, руководство по эксплуатации

1 190 000 руб.
Пульт ПУ-МА
Пульт ПУ-МА

Пульт с системой автоматического управления ПУ-МА обеспечит работу бетонного завода в автоматическом режиме.

Используется контроллер OMRON

Пульт ПУ-МА имеет ряд дополнительных преимуществ, например:

-сенсорная панель управления;

-интуитивно понятное управление;

-учет расхода материалов и произведенной продукции;

-возможность сохранения рецептур бетона

-режим «одна кнопка», позволяющий без участия оператора производить необходимое количество замесов и автоматическую остановку завода, согласно установленному оператором общему объему бетона -автоматический расчет системой необходимого количества компонентов для последнего замеса, при задании оператором дробного числа общего объема бетона.

Например, для завода РБМ-30, объем смесителя «по выходу» при полной загрузке- 0,5 м3. При задании оператором команды на приготовление общего объема бетона 5,3 м3, система произведет 10 циклов с полной загрузкой смесителя, и автоматически пересчитает количество компонентов для последнего замеса, для получения 0,3 м3

270 000 руб.
Пульт ПУ-3.0
Пульт ПУ-3.0

Пылевлагозащищеный корпус пульта управления и силового щита;

Пуско-защитная аппаратура производства Schneider Electric, ABB, Omron;

Сенсорная панель оператора Weintek;

Программное обеспечение: учет расхода материалов и работы оборудования, удаленный доступ, управление, контроль;
Степень защиты пульта управления IP54;

Три режима работы пульта: ручной, автоматический, автоматический с управлением от персонального компьютера;

Подключение кабелей к пульту производится разъемными соединителями производства Phoenix Contact;

Руководство по эксплуатации.

300 000 руб.
Рифей-Колун-М
Рифей-Колун-М

1. Пресс
2. Установка насосная
3. РВД
4. Электрокабели
5. Руководство по эксплуатации

195 000 руб.

Дополнительные опции

Водный насос PEDROLLO CP220C 400 л/мин- 60 000 руб.

Технические характеристики

Производительность комплекса при изготовлении:
товарный бетон - до 25 м3 бетона в час
камней пустотелых 390х190х188 мм - 530 шт./час
камней перегородочных 120мм - 720 шт./час
камней бортовых БР 100.30.15 - 70 шт./час
плитки тротуарной “прямоугольная”, 200х100 мм - 2500 шт./час (50 м2)

Размеры поддона для формования 1150х600х40 мм
Размеры зоны формования на поддоне 1000х500 мм
Продолжительность одного цикла формования 30-45 сек
Высота формуемых изделий 50-200 мм
Смеситель СГ-750-С объем бетоносмесителя по загрузке 0,75 м³
Количество бункеров для заполнителя - 2 шт.
Объем бункеров для заполнителя общий - 15 м³

Максимальная доза взвешивания, кг:
-дозатор заполнителя - 1500
-дозатор цемента - 200
-дозатор воды - 150

Установленная мощность - 55 кВт
Режим работы – автоматический/полуавтоматический
Обслуживающий персонал – 3-4
Условия эксплуатации при температуре окружающей среды +5...+45

Габаритные размеры:
Длина (без учета силоса) - 13 000 мм
Ширина – 7 000 мм
Высота (без силоса) – 8 000 мм
Масса (без силоса) – 13 900 кг

Привод затвора пневматический
Компрессор Abac
Пневматика Camozzi
Весовая система дозирования тензодатчики CAS
Точность дозирования ±2%
Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90)
Вредные выбросы - отсутствуют.
