Линия Рифей-Рам-3,5-350-П

Линия Рифей-Рам-3,5-350-П


1 132 000 руб.


Камень пустотелый 390х190х188 мм
270 шт/час
Плитка тротуарная 200х100 мм кв. м
24 м2/час
Камень бортовой/бордюрный 780×300×150 мм
60 шт/час
Смеситель
CГ-350-С одновальный, с горизонтальным расположением вала
Установленная мощность
21,6 кВт
Масса
3300 кг
Длина
8480 мм
Ширина
2500 мм
Высота
2270 мм
Режим работы
механизированный
Гарантия
14 месяцев
Особенности
- Высокая степень защищенности от «человеческого фактора»

Оставьте заявку

мы отправим Вам цены, условия и сроки поставки

ФИО
Телефон
Электронный адрес
Введён некорректный e-mail
Текст сообщения

Описание

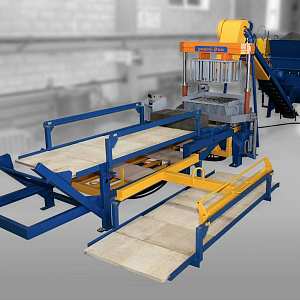

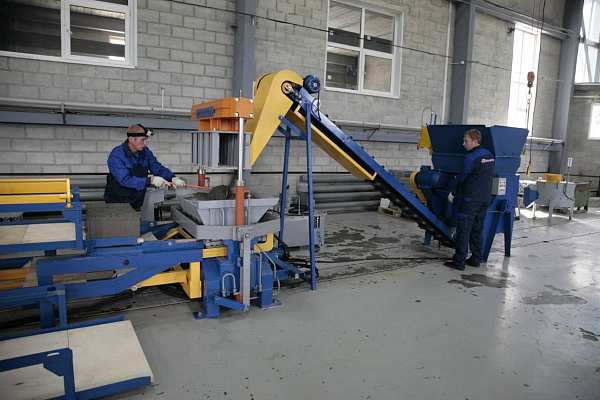

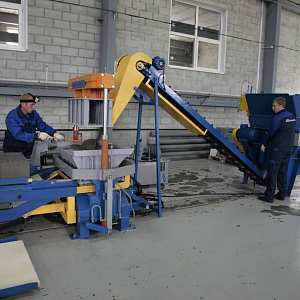

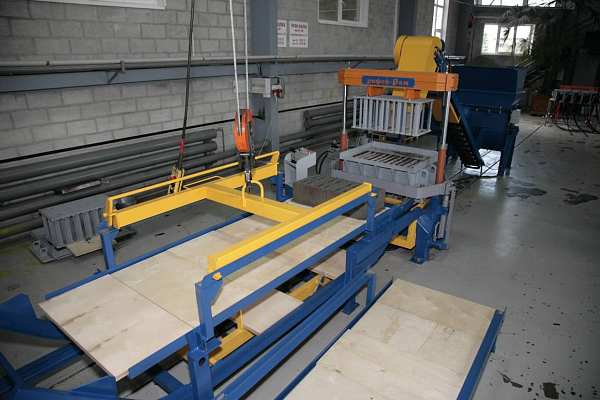

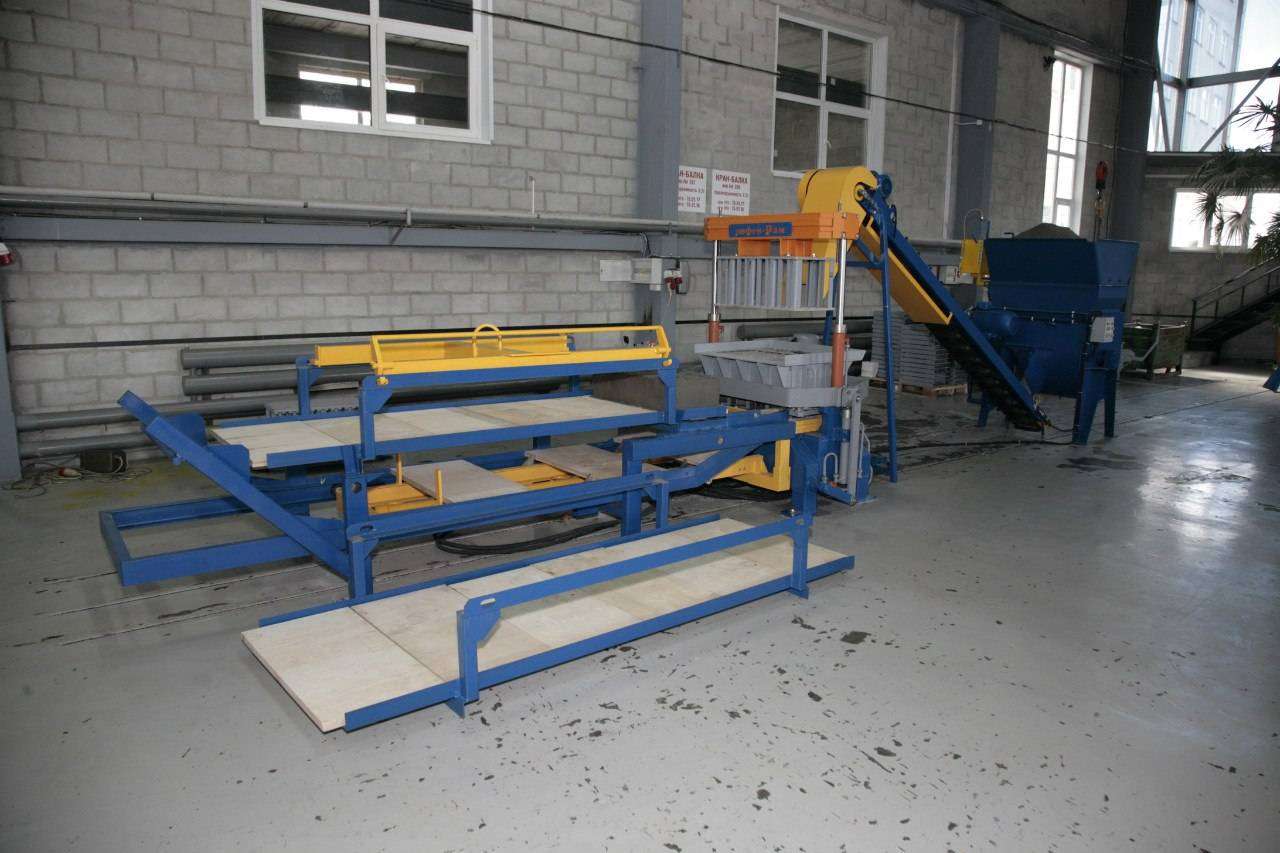

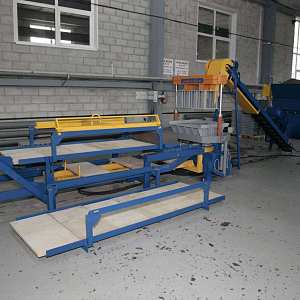

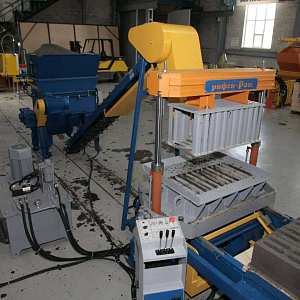

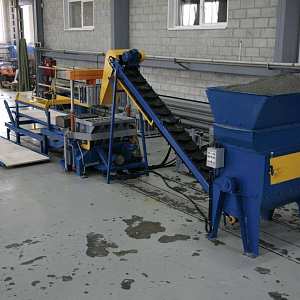

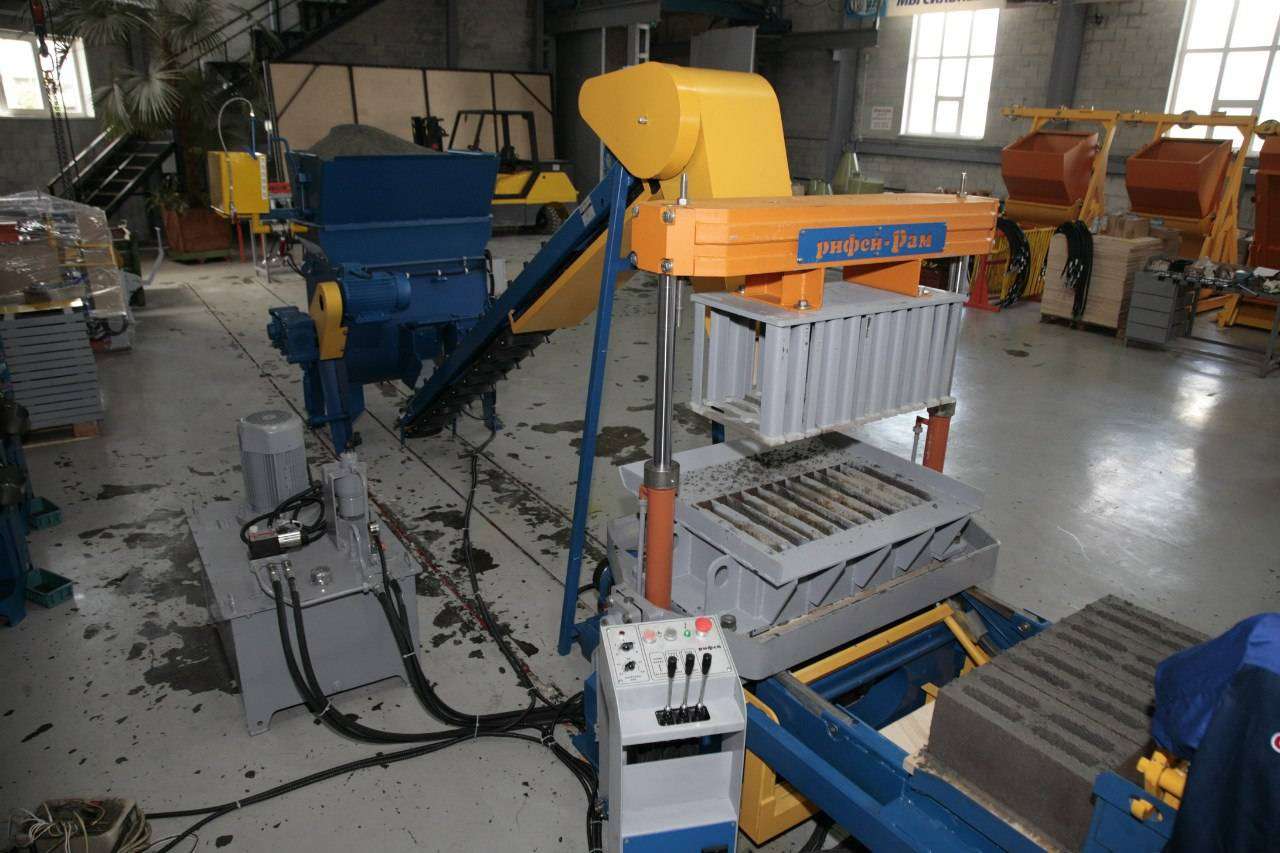

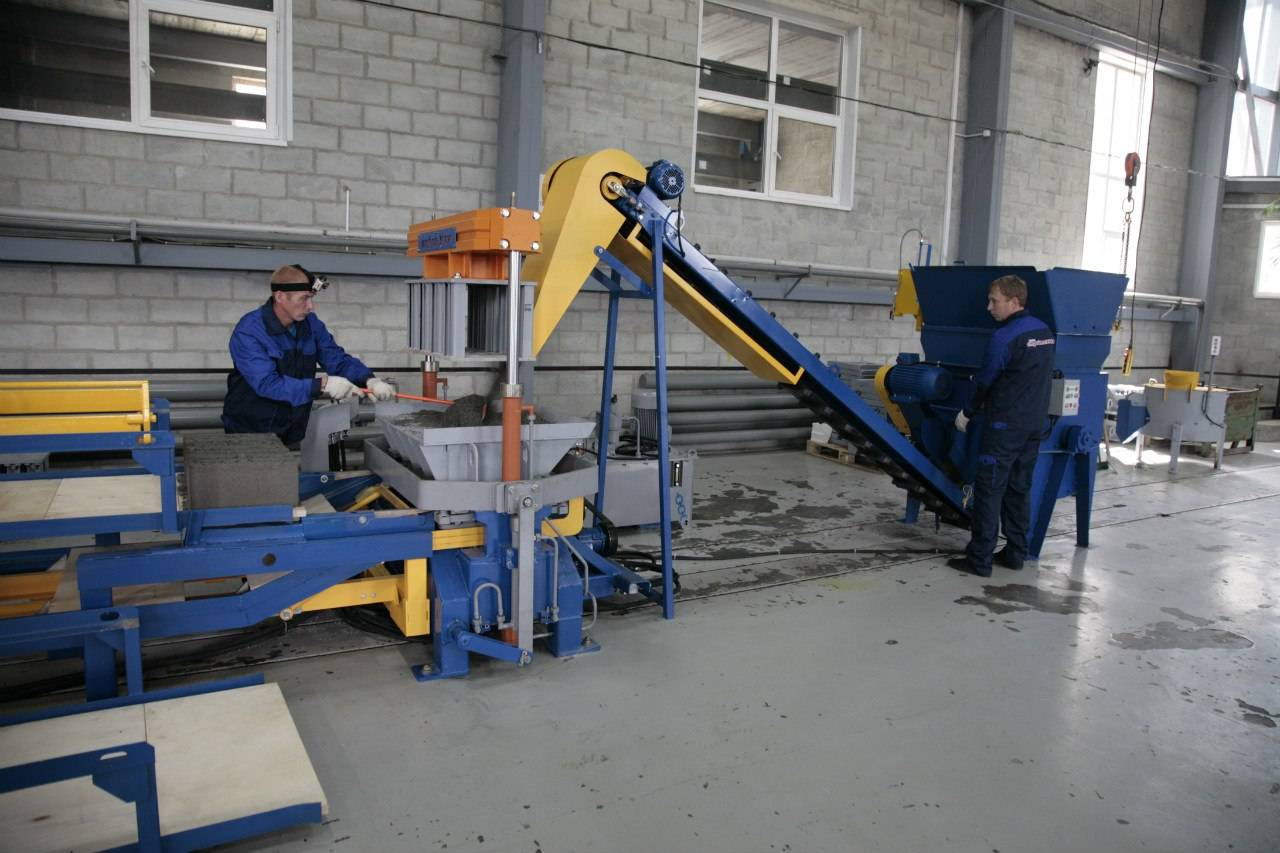

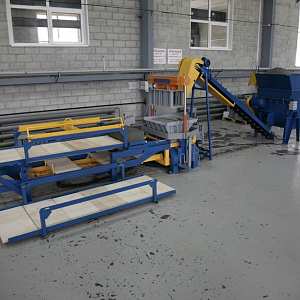

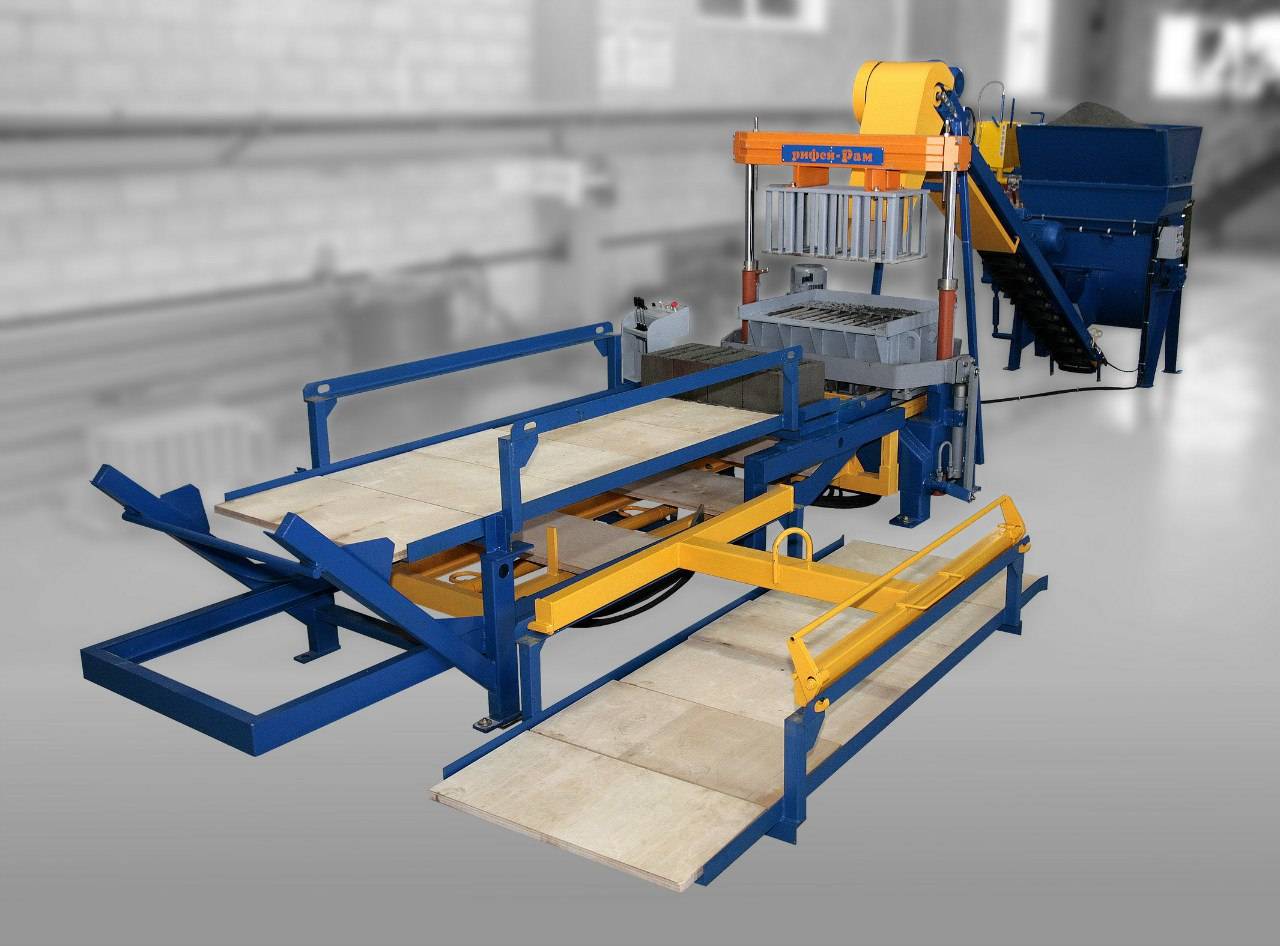

Линия для производства строительных изделий Рифей-РАМ-3,5-350-П (где 3,5-транспортер ленточный, длина 3,5 метра; 350л-бетоносмеситель принудительный, объем 350 литров; П-модуль подачи поддонов) представляет из себя, высокопроизводительный, механизированный вибропресс для изготовления мелкоштучных бетонных изделий различной номенклатуры (стеновые блоки, брусчатка, бордюры, кирпич, теплоблоки и др.) более 100 видов.

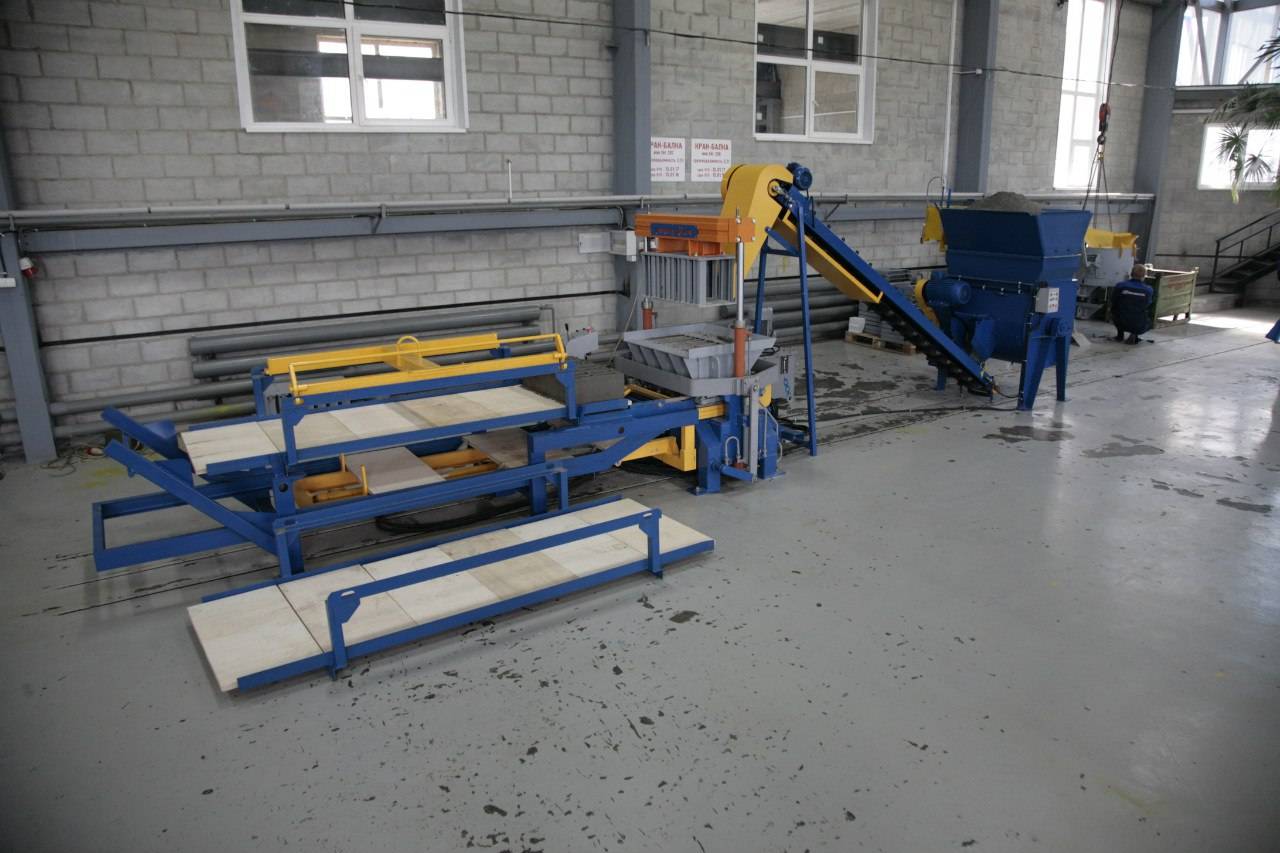

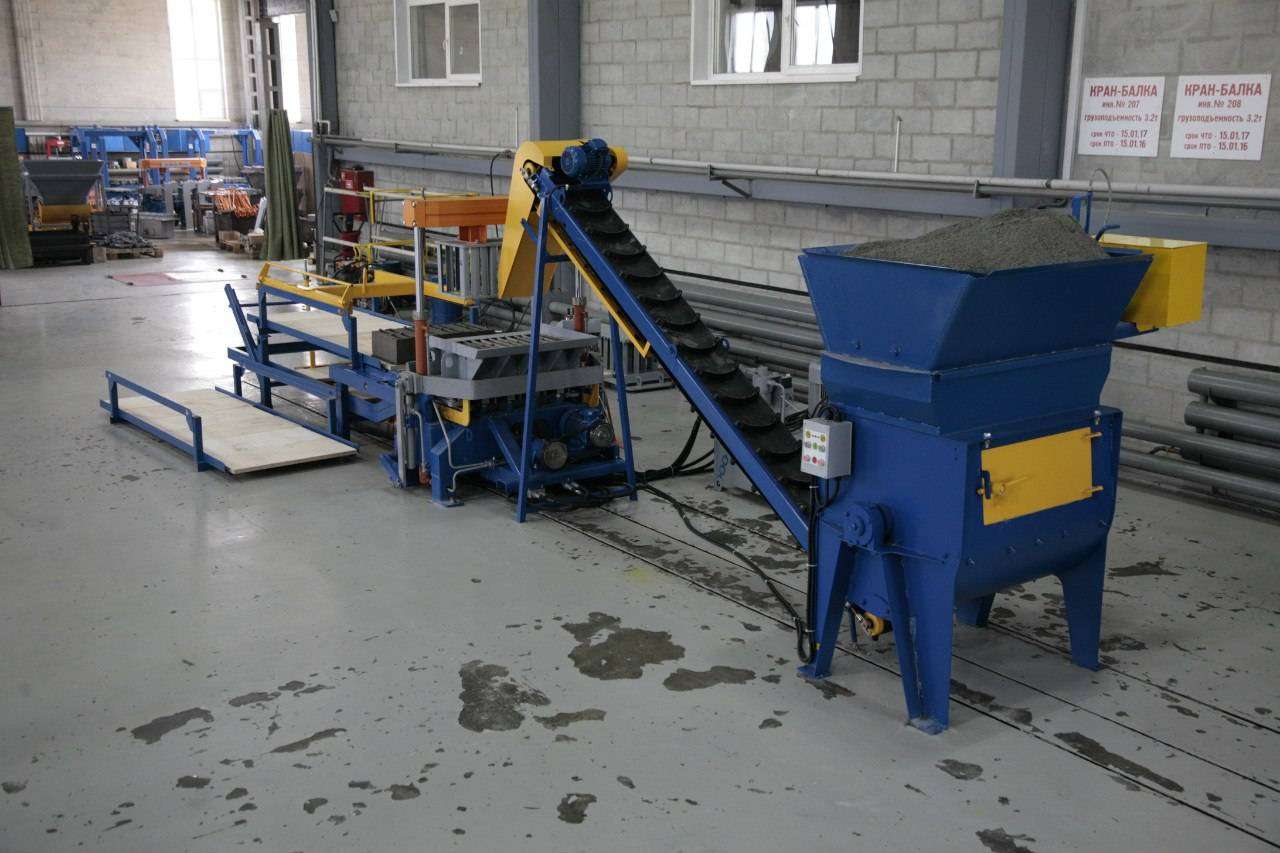

Оборудование состоит из следующих механизмов:
  • Смеситель 1 (12). Предназначен для смешивания компонентов смеси;

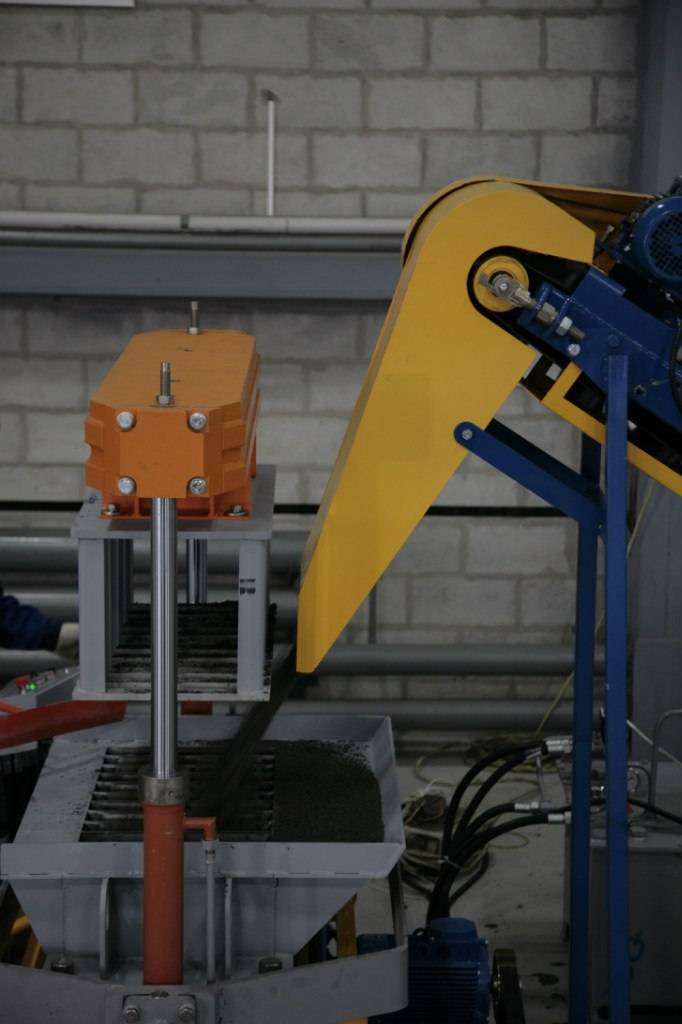

  • Конвейер ленточный 2 со стойкой 3 и лотком 4. Предназначен для подачи готовой бетонной смеси в матрицу вибропресса;

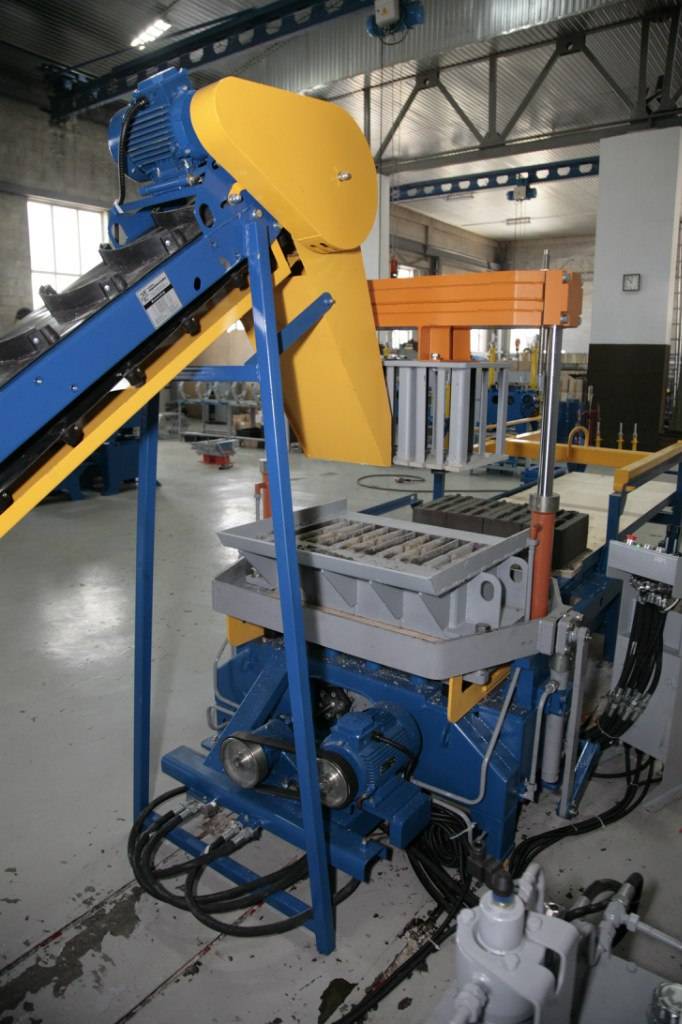

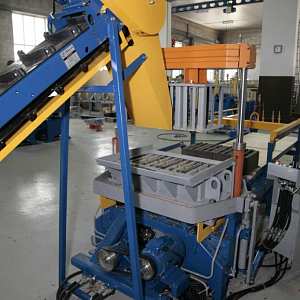

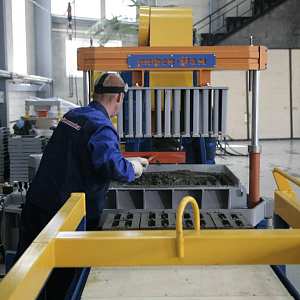

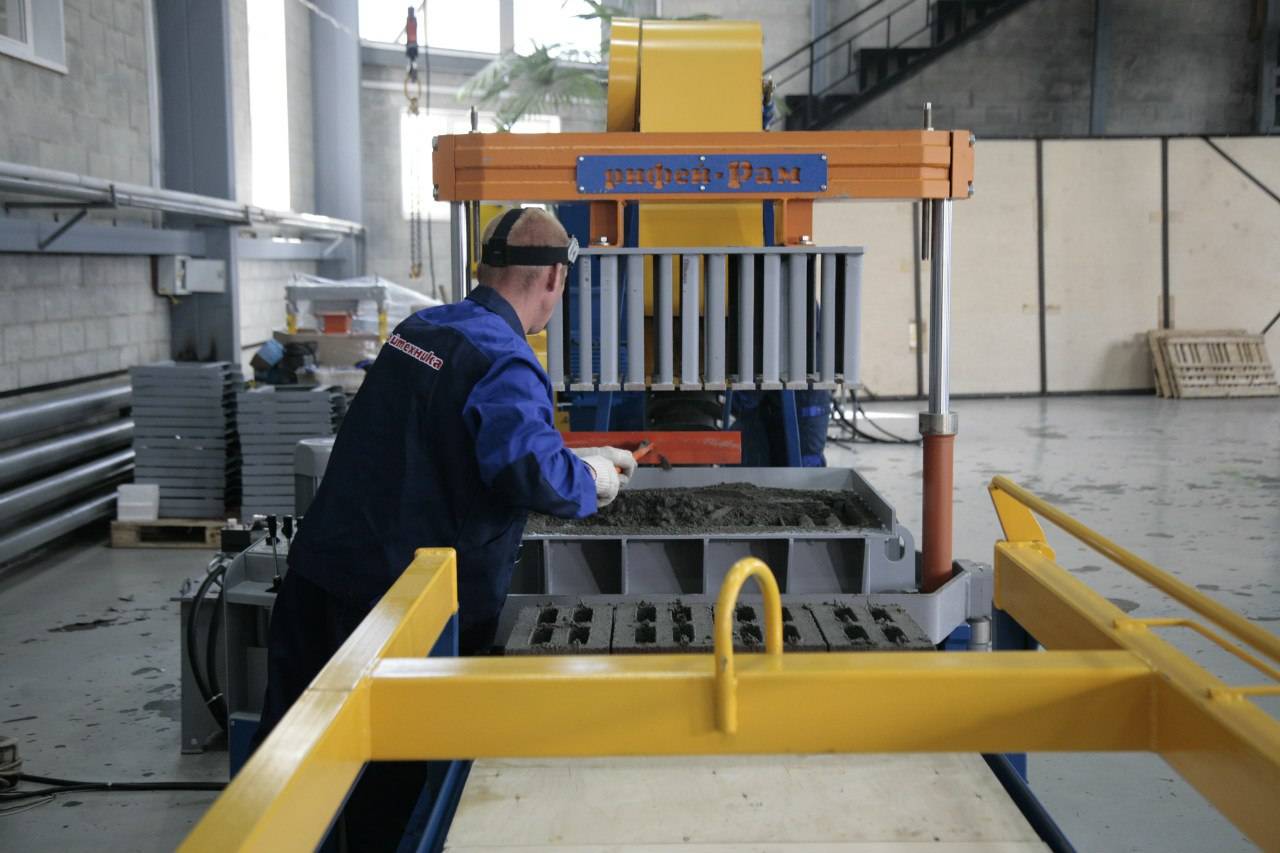

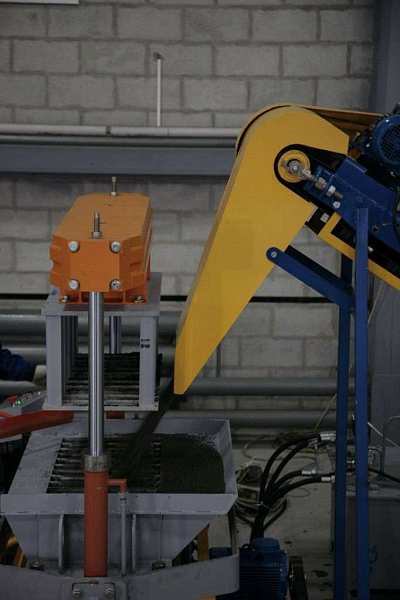

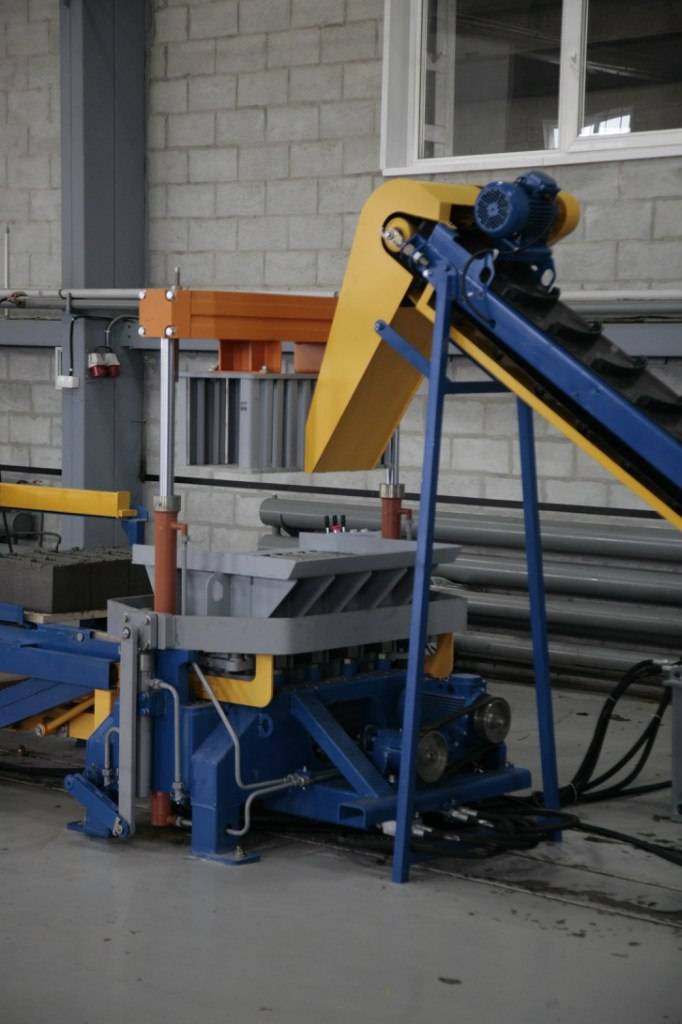

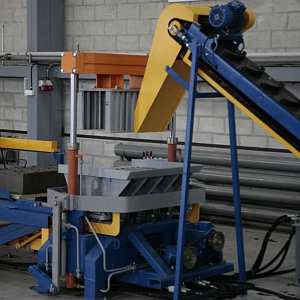

  • Вибропресс 5. Предназначен для формования бетонных изделий на поддоне.
  • Кронштейны поддона 6. Служат промежуточной олорой для поддона с готовыми изделиями при ручном перемещении поддона из вибропресса на стеллаж;
  • Стеллаж с поддонами 7. Предназначен для накопления поддонов с готовыми изделиями и транспортирования их в пропарочную камеру;

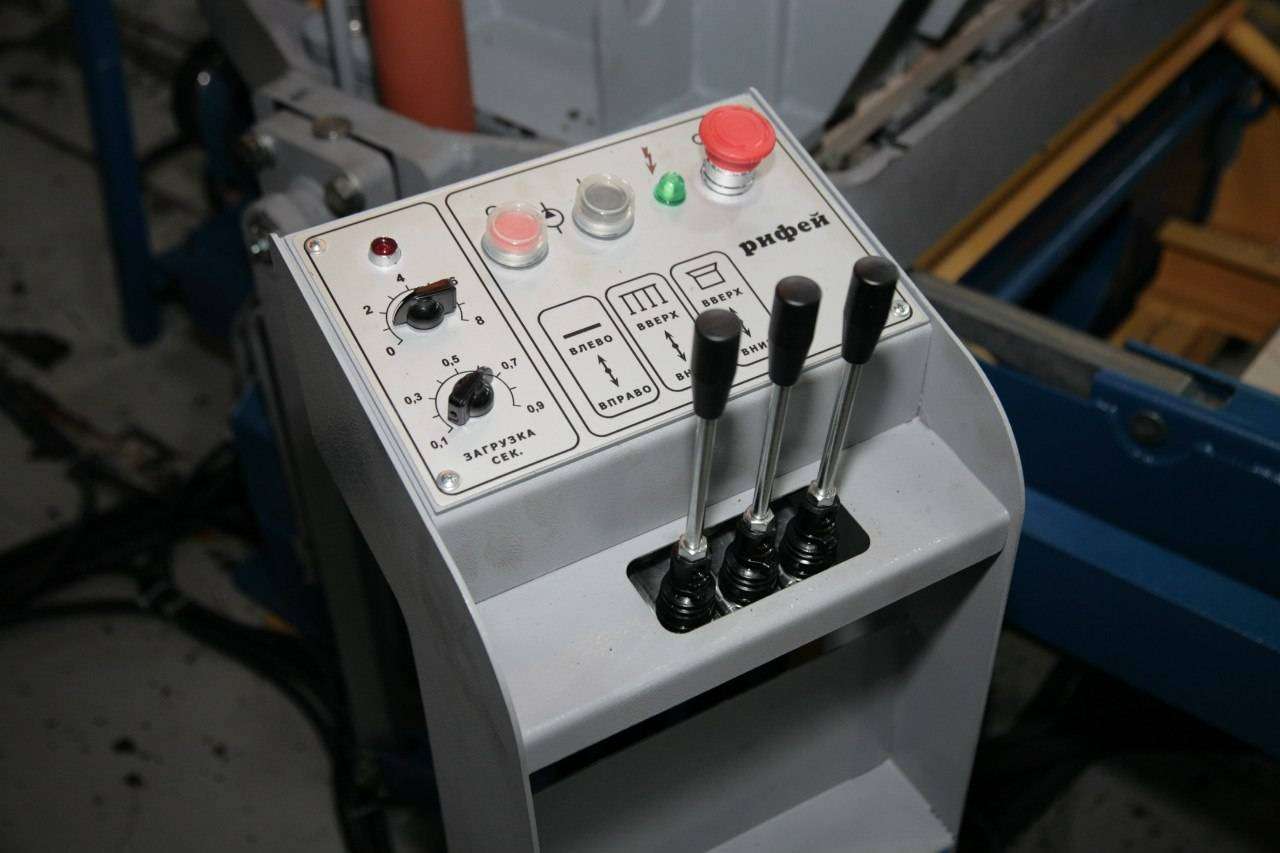

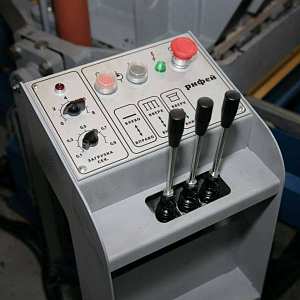

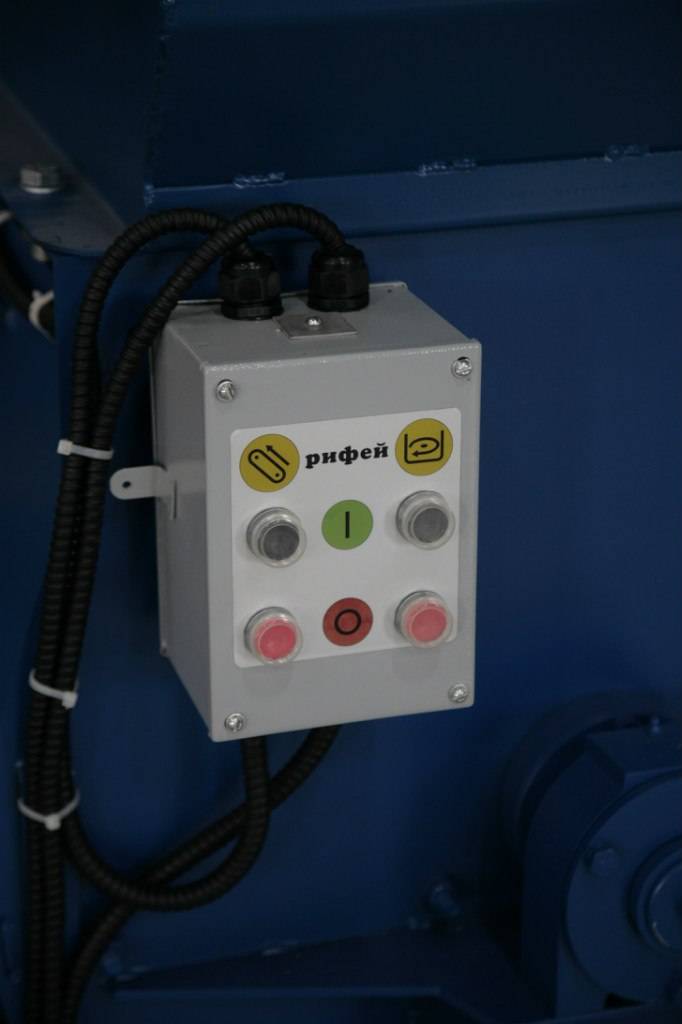

  • Пульт управления 9. Предназначен для управления работой вибропресса, установки насосной, конвейера и модуля подачи поддонов;

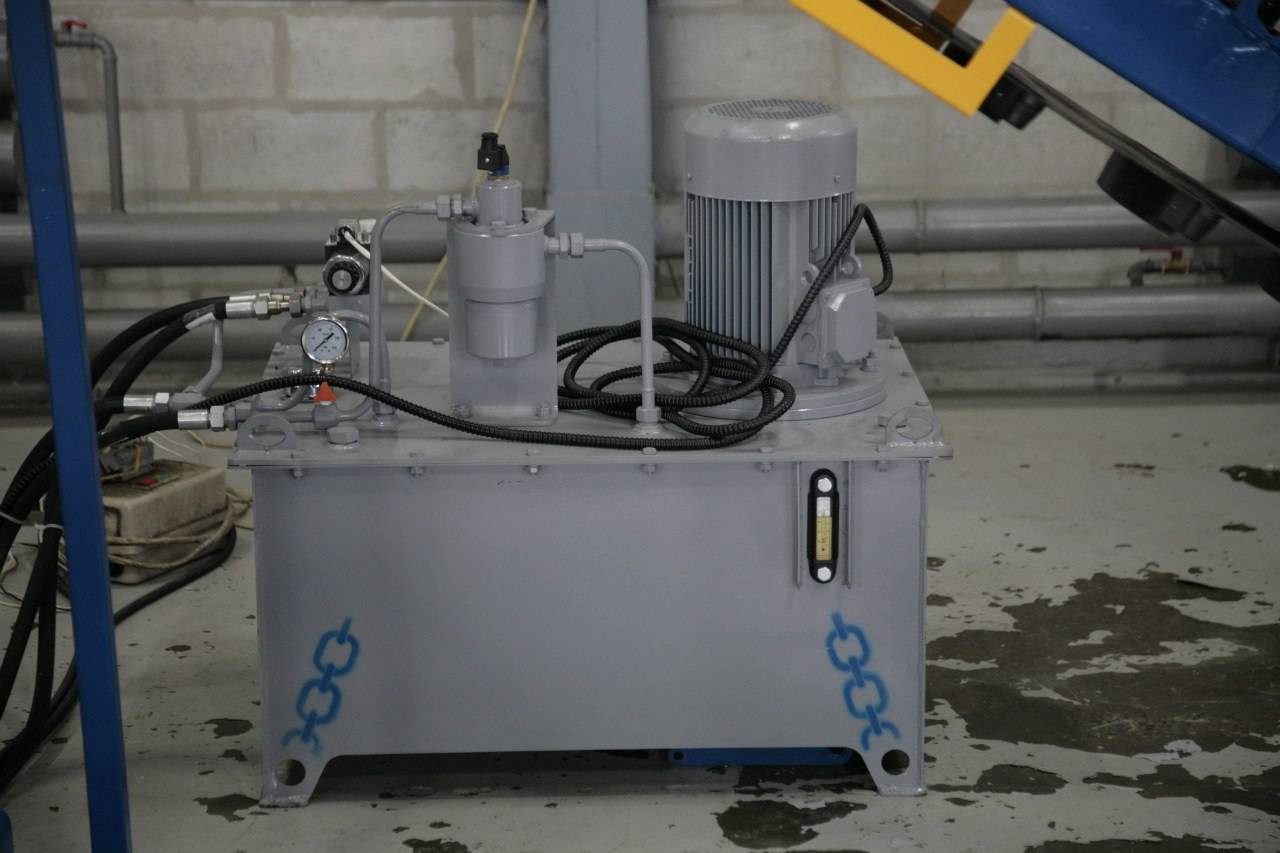

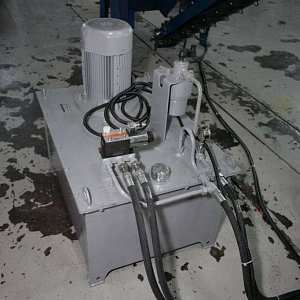

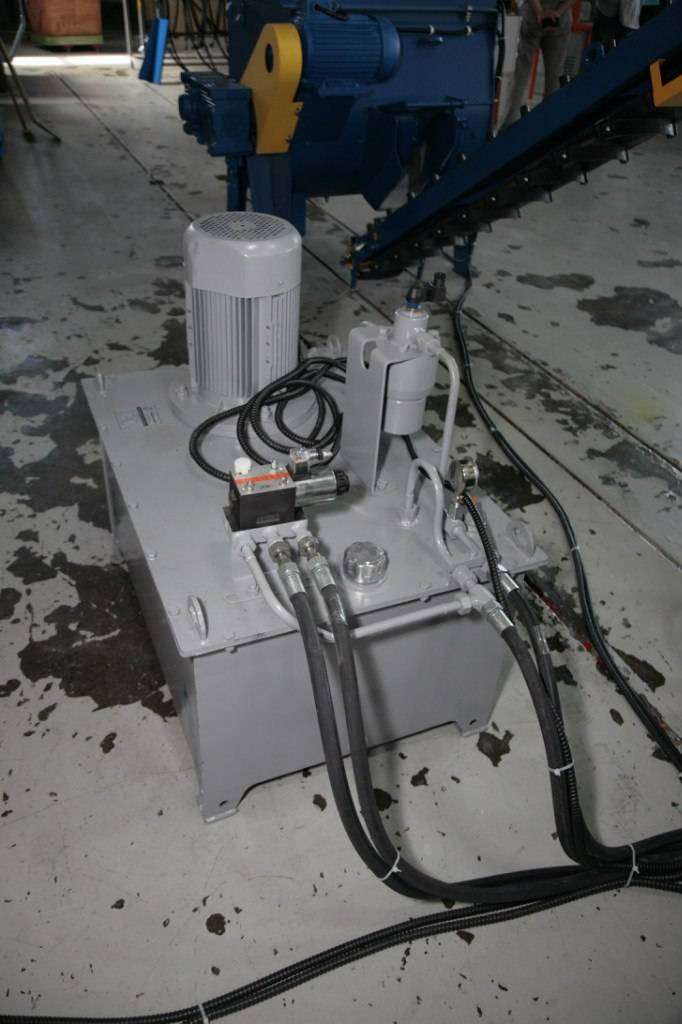

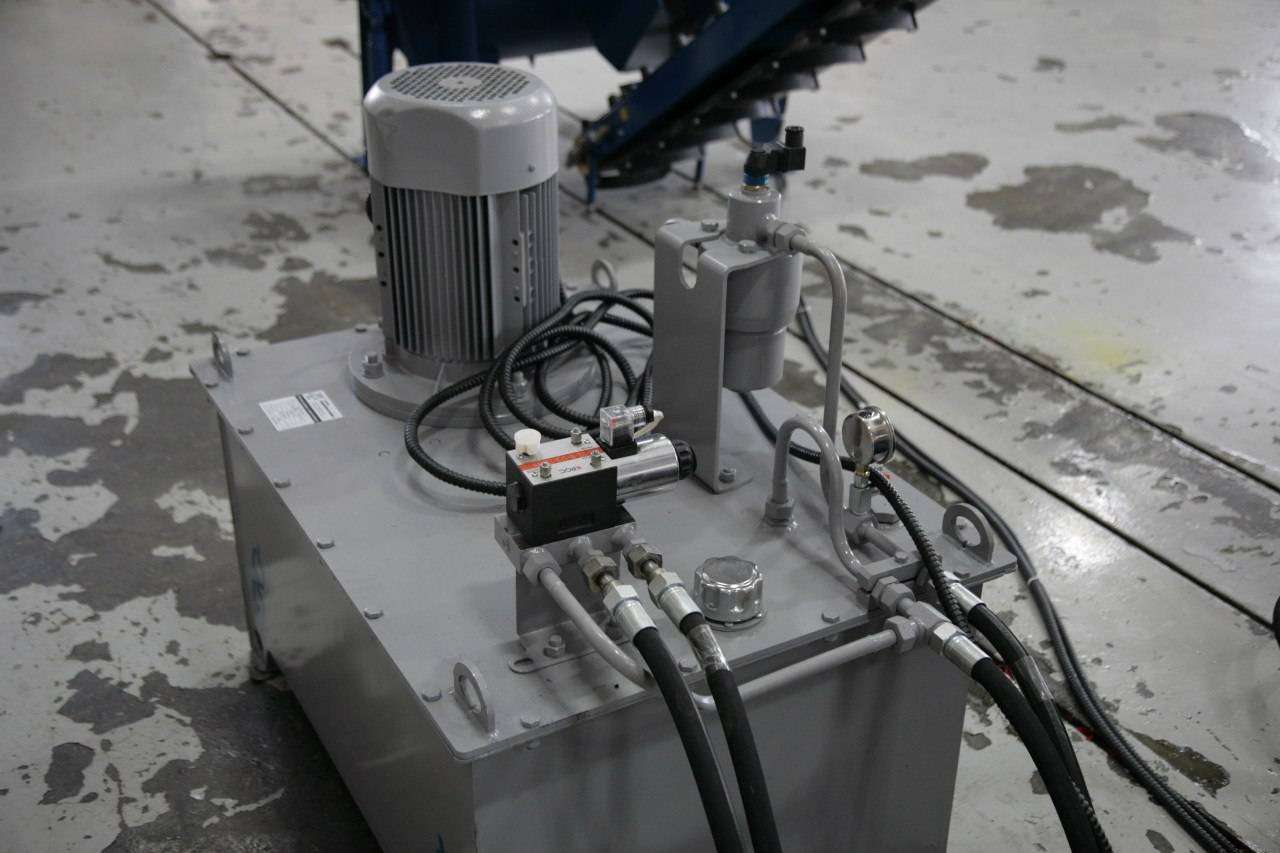

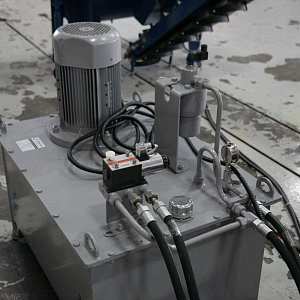

  • Установка насосная 10. Предназначена для подачи масла под давлением в гидросистему вибропресса и модуля подачи поддонов;

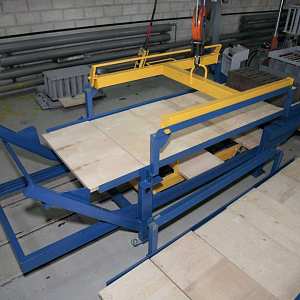

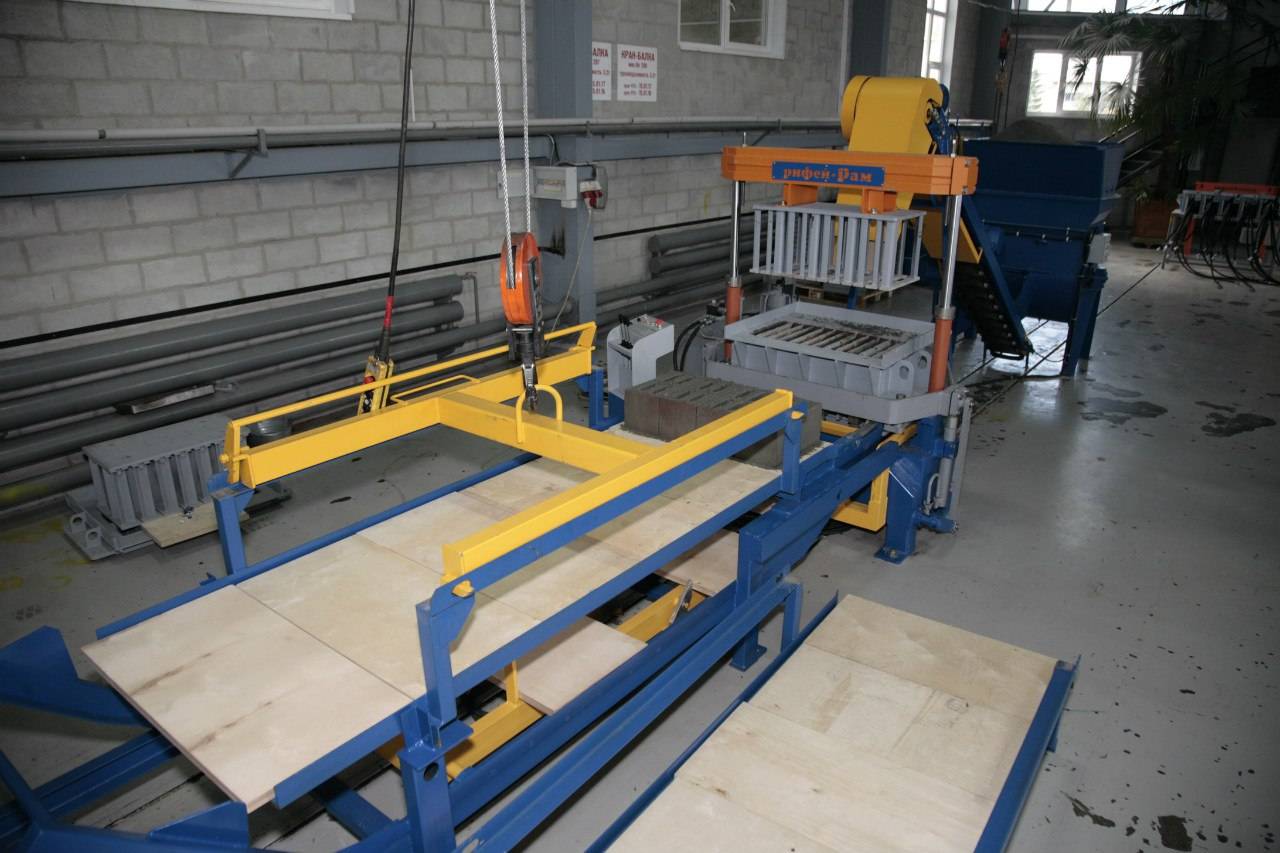

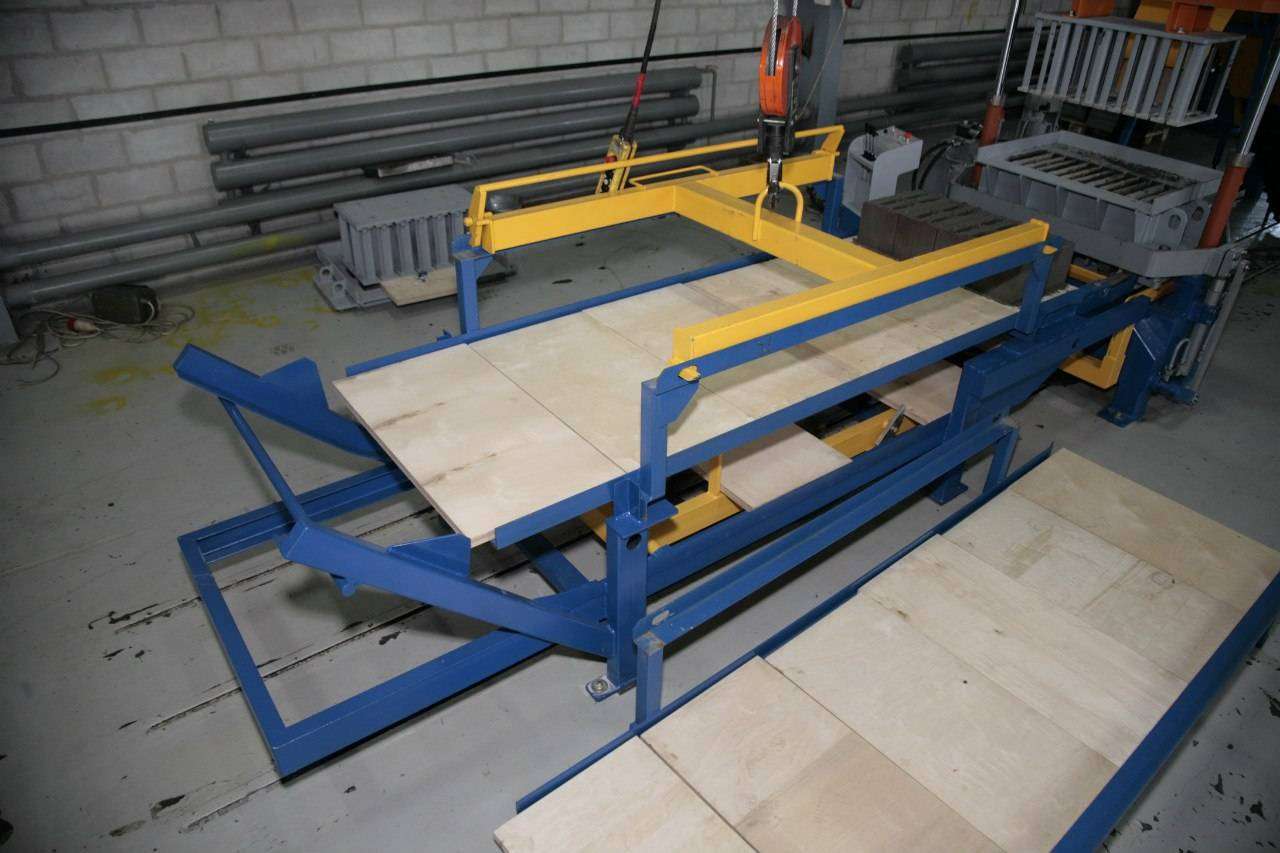

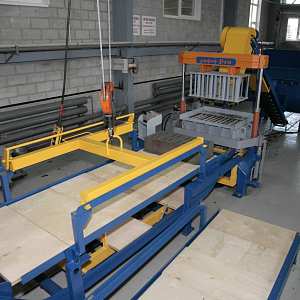

  • Модуль подачи поддонов 11. Предназначен для смены поддонов в вибропрессе и передвижении поддонов с изделиями из вибропресса на стеллаж;
  • Блок дозаторов компонентов 13. Предназначен для дозирования заполнителя, цемента и воды.
Схема вибропресса Рифей-РАМ-350
Изображение Название & Состав Цена
Вибропресс Рифей Рам
Вибропресс Рифей Рам

  1. Вибропресс
  2. Маслостанция
  3. Пульт управления
  4. Пуансон-матрица (1 шт, стоимостью 83 т.руб.)
  5. Поддон технологический (10 шт)

700 000 руб.
Бетоносмеситель СГ-350
Бетоносмеситель СГ-350

1. Одновальный горизонтальный смеситель СГ-350 (объем 350 литров)
2. Защита смесителя (установлена в смесителе)
3. Чугунные сменные лопатки (установлены на водило)
4. Блок дозаторов объемный (дозатор цемента - объемный, дозатор заполнителя - объемный)
5. Дозатор воды

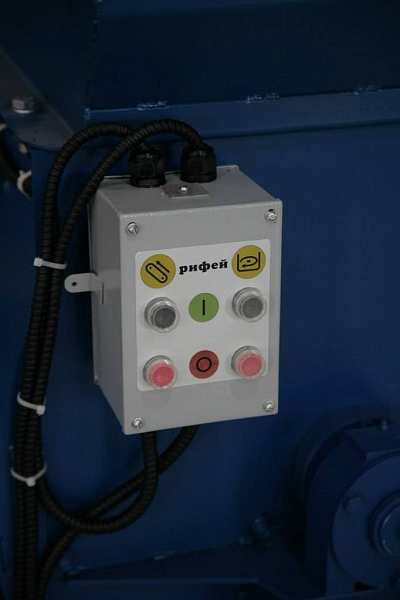

6. Пульт управления
7. Руководство по эксплуатации

245 000 руб.
Конвейер ленточный КЛ-300-3,5
Конвейер ленточный КЛ-300-3,5

!. Транспортер (длиной 3,5 метра)
2. Опора или кронштейн
3. Электрокабели
4. Руководство по эксплуатации

100 000 руб.
Модуль подачи поддонов
Модуль подачи поддонов

  1. Модуль подачи поддонов
  2. Стеллаж (1 шт)
  3. Траверса съёма стеллажей

87 000 руб.
Сборочный комплект и документация
Сборочный комплект и документация

1. Паспорт. Руководство по эксплуатации
2. Метизы для сборки
3. Комплект ЗИП

Комплект поставки

Комплект базовой поставки
Изображение Название & Состав Цена
Дозатор весовой БД-350-Вес
Дозатор весовой БД-350-Вес

1. Блок дозаторов
2. Отсек заполнителя
3. Отсек цемента
4. Тензодатчики
5. Дозатор воды проточный
6. Пульт управления
7. Руководство по эксплуатации

130 000 руб.
Конвейер винтовой КВ-6
Конвейер винтовой КВ-6

1. Секция приводная

2. Шнек 6 метров (2 секции по 3 метра каждая)

3. Патрубок выходной

4. Руководство по эксплуатации

165 000 руб.
Растариватель цемента РЦ-1
Растариватель цемента РЦ-1

1. Растариватель
2. Опорная рама
3. Ножи
4. Пульт управления

57 000 руб.
Конвейер ленточный КЛ-500-5,0
Конвейер ленточный КЛ-500-5,0

1. Конвейер ленточный (длиной 5 метров)
2. Кронштейн
3. Электрокабели
4. Руководство по эксплуатации

153 000 руб.
Поддоны фанерные
Поддоны фанерные

Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор

Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 1 400 рублей/штука

Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 750 рублей/штука

Поддон 450х450×20 мм - для Рифей-Кондор – 230 рублей/штука

от 230 руб.
Рифей-Колун-М
Рифей-Колун-М

1. Пресс
2. Установка насосная
3. РВД
4. Электрокабели
5. Руководство по эксплуатации

195 000 руб.

Дополнительные опции

.

Технические характеристики

Продолжительность одного цикла формования 40-70 сек
Высота формуемых изделий 40-230 мм

Производительность комплекса при изготовлении:
 камней пустотелых 390х190х188 мм - 230 шт./час
 камней перегородочных 120мм - 350 шт./час
 камней бортовых БР 78.30.15 - 50 шт./час
 плитки тротуарной “прямоугольная”, 200х100 мм - 1200 шт./час (24 м2)

Размеры поддона для формования 900х450х30 мм
Размеры зоны формования на поддоне 800х450 мм
Обслуживающий персонал 2-3 чел

Потребляемая электроэнергия:
 напряжение 380±10% В
 частота 50 Гц
 установленная мощность 21,6 кВт
Расход воды 20 л/мин
Давление в водопроводной сети 0,3-0,6 Мпа

Габаритные размеры комплекса:
 Длина - 8480 мм
 Ширина - 2500 мм
 Высота - 2270 мм
Масса комплекса 3300 кг

Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90) Вредные выбросы - отсутствуют.
