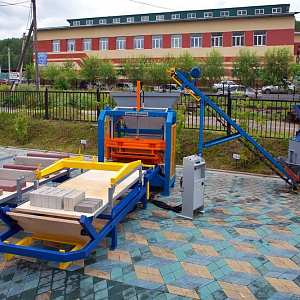

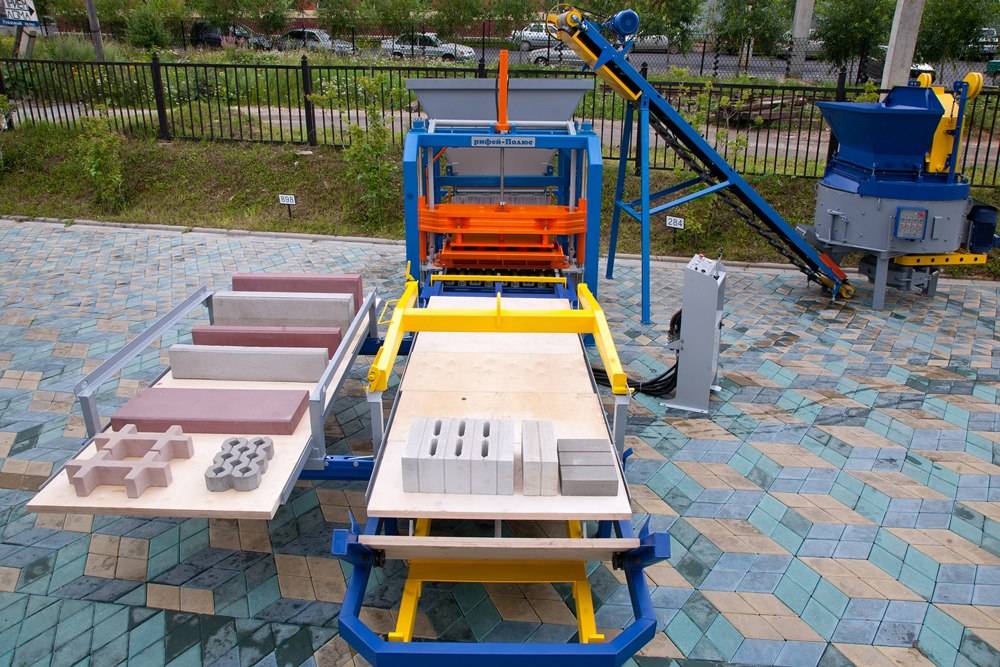

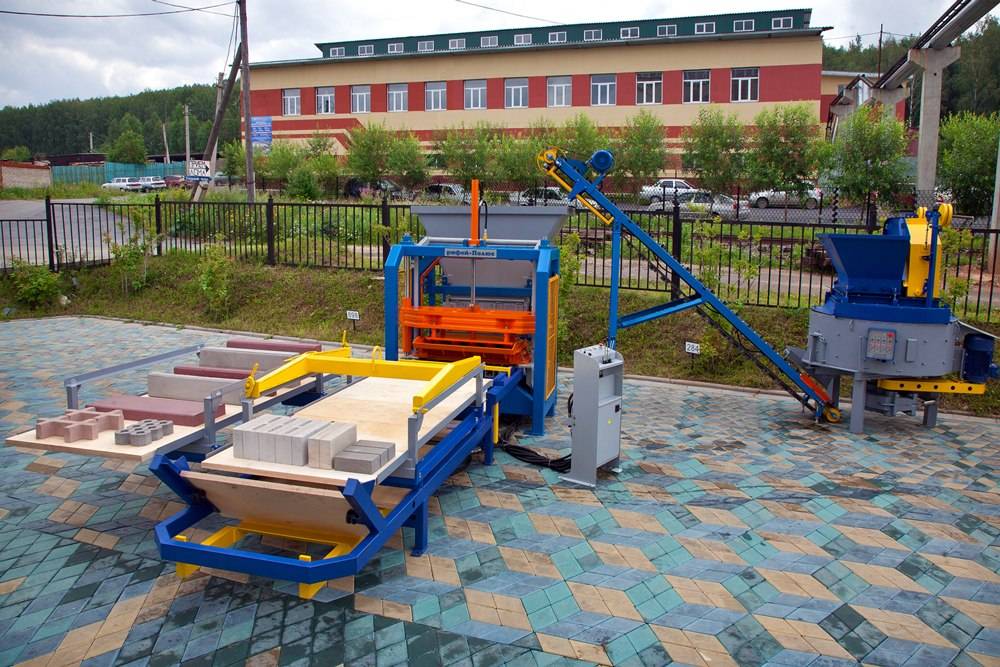

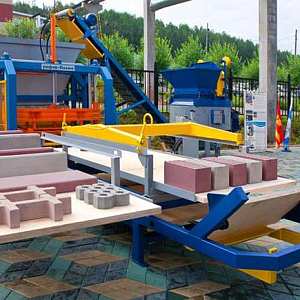

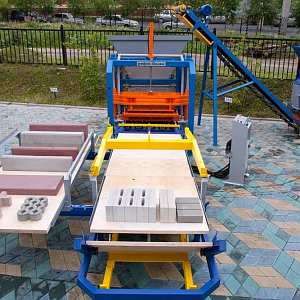

Линия Рифей-Полюс-5.0-550

Линия Рифей-Полюс-5.0-550


2 643 000 руб.


Камень пустотелый 390х190х188 мм
530 шт/час
Плитка тротуарная 200х100 мм кв. м
50 м2/час
Камень бордюрный 1000×300×150 мм
70 шт/час
Смеситель
CГ-550-С одновальный, с горизонтальным расположением вала
Установленная мощность
37 кВт
Масса
7 500 кг
Длина
7.5 м
Ширина
7.5 м
Высота
3 м
Режим работы
полуавтомат
Гарантия
14 месяцев
Особенности
- Высокая степень защищенности от «человеческого фактора»
- Производит дорожный бордюр ГОСТ
- Производит 2-х слойную плитку

Оставьте заявку

мы отправим Вам цены, условия и сроки поставки

ФИО
Телефон
Электронный адрес
Введён некорректный e-mail
Текст сообщения

Описание

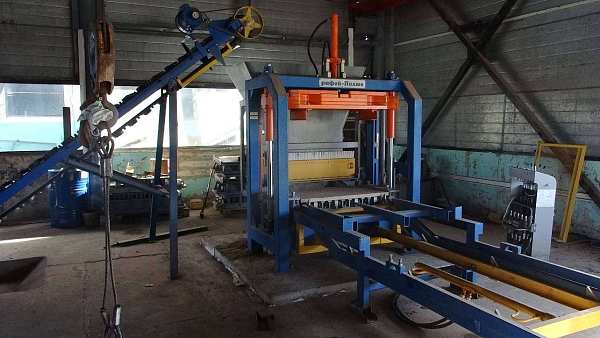

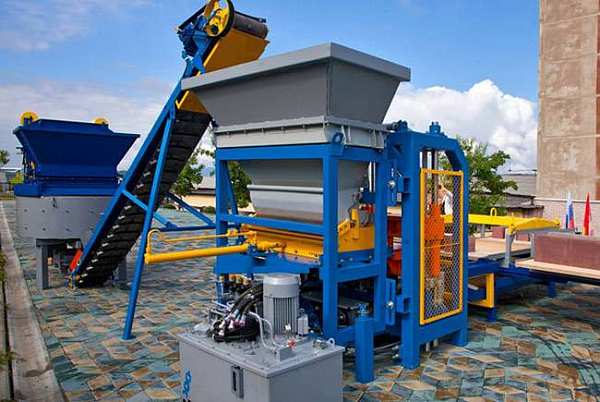

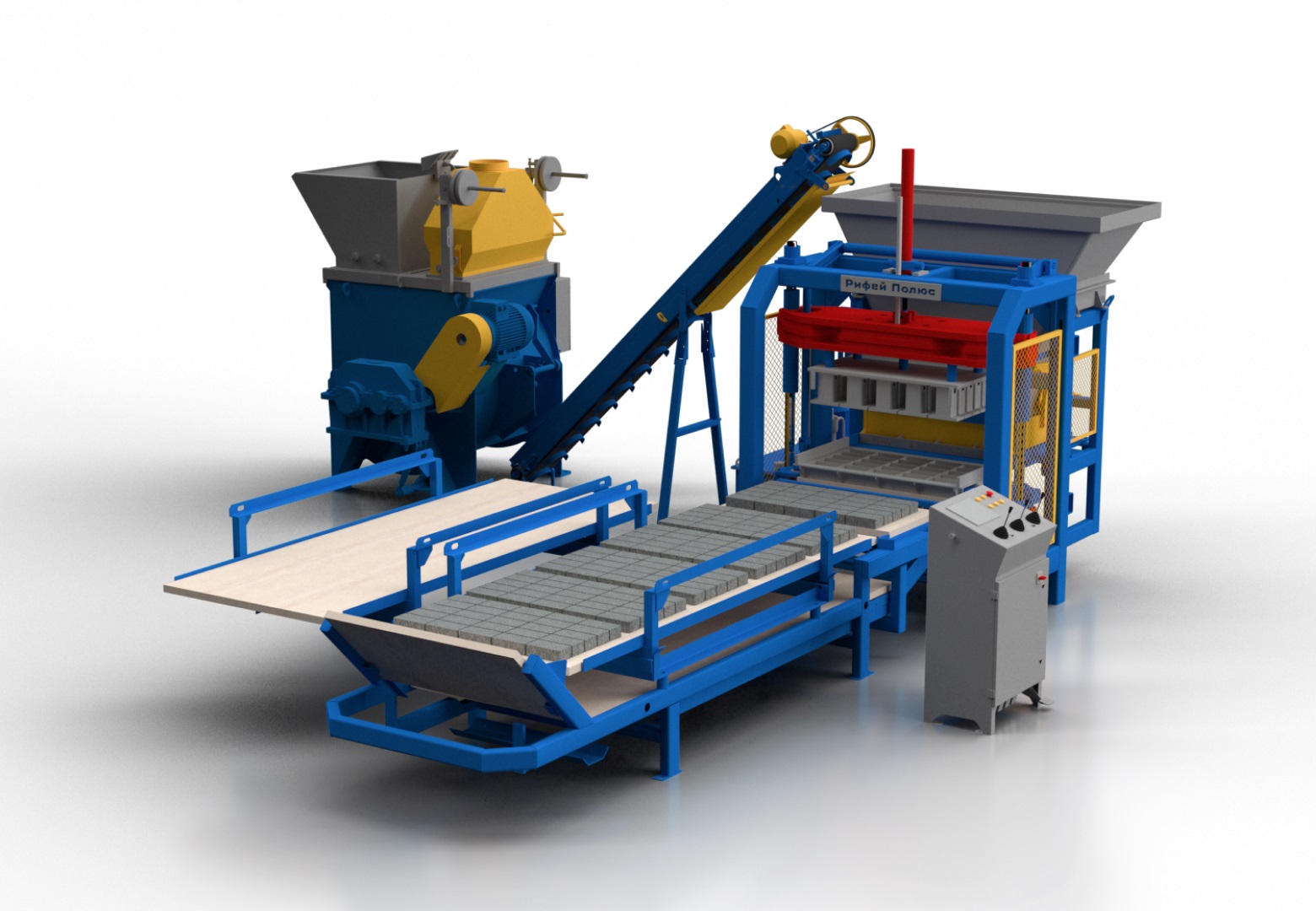

Линия для изготовления строительных изделий Рифей-Полюс-5,0-550 (где 5,0-транспортер крутонаклонный, длиной 5 метров; 550-бетоносмеситель горизонтальный одновальный, объемом 550 литров)-это мощный производственный комплекс, который предназначен для производства строительных изделий таких как: стеновые камни, облицовочные камни, тротуарная плитка, бордюрные камни и элементы благоустройства, с помощью метода вибропрессования бетонных смесей.

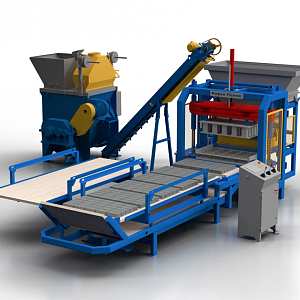

Функционально весь комплекс (см. рисунок) состоит из следующих частей:
 - Дозатор компонентов смеси 1. Предназначен для дозирования заполнителя, цемента и воды.
 - Смеситель 2. Предназначен для смешивания компонентов смеси.
 - Конвейер ленточный 3. Предназначен для подачи готовой бетонной смеси в модуль загрузки смеси.
 - Модуль загрузки смеси 4. Предназначен для подачи бетонной смеси в матрицу вибропресса.

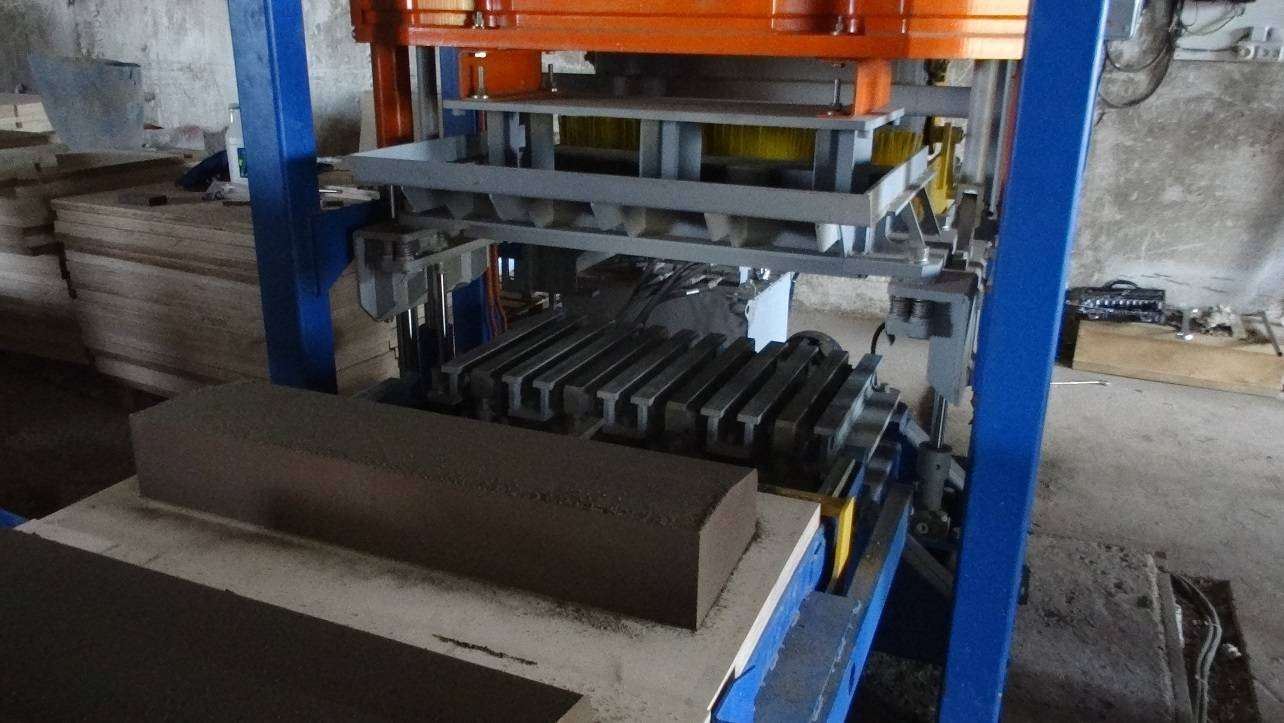

 - Вибропресс 5. Предназначен для формования бетонных изделий на поддоне.
 - Поддоны 6. Предназначены для формования и транспортирования бетонных изделий
 - Модуль подачи поддонов 7. Предназначен для смены поддонов в вибропрессе.

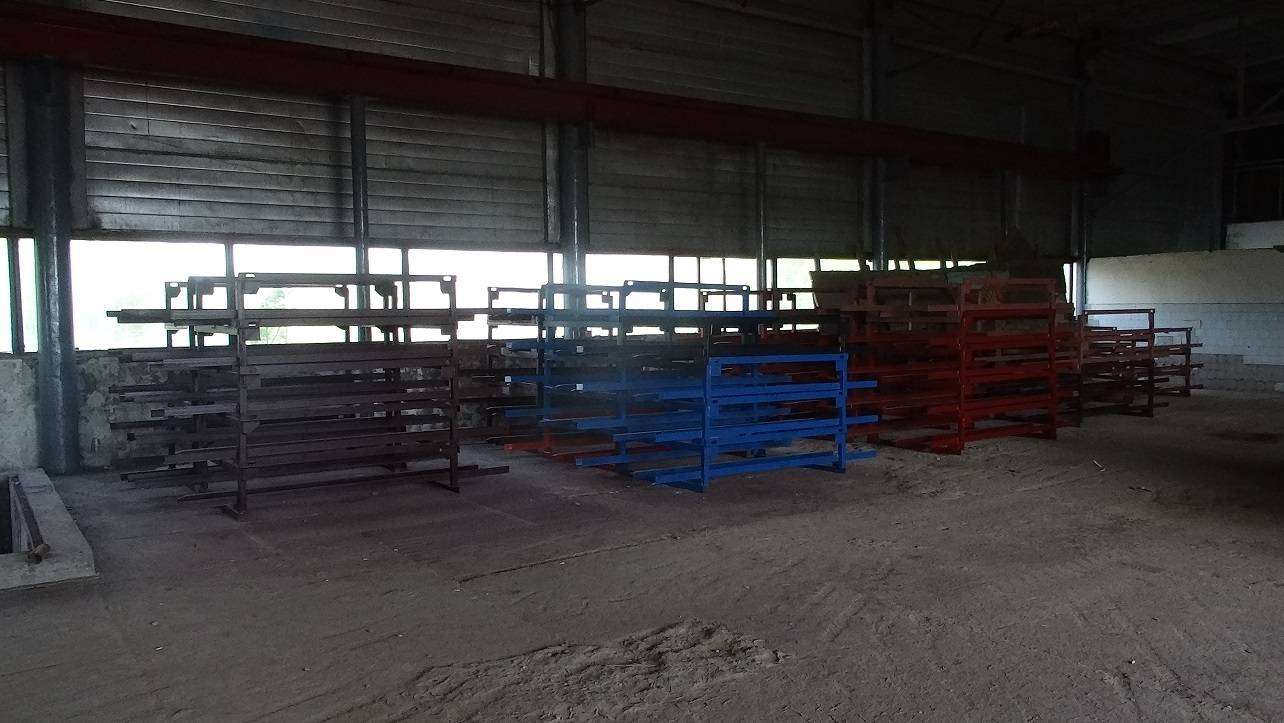

 - Стеллаж 8. Предназначен для накопления поддонов с готовыми бетонными изделиями и транспортирования их в пропарочную камеру.

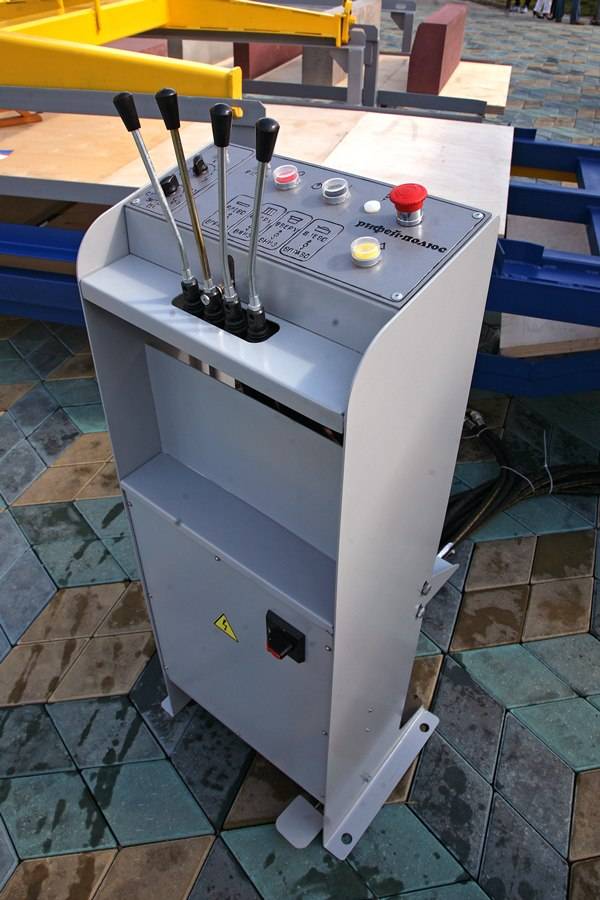

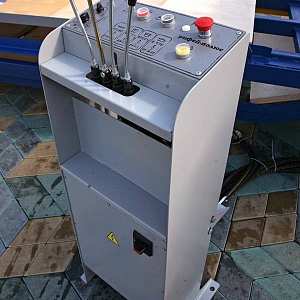

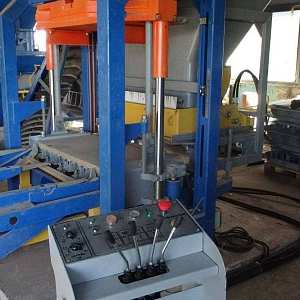

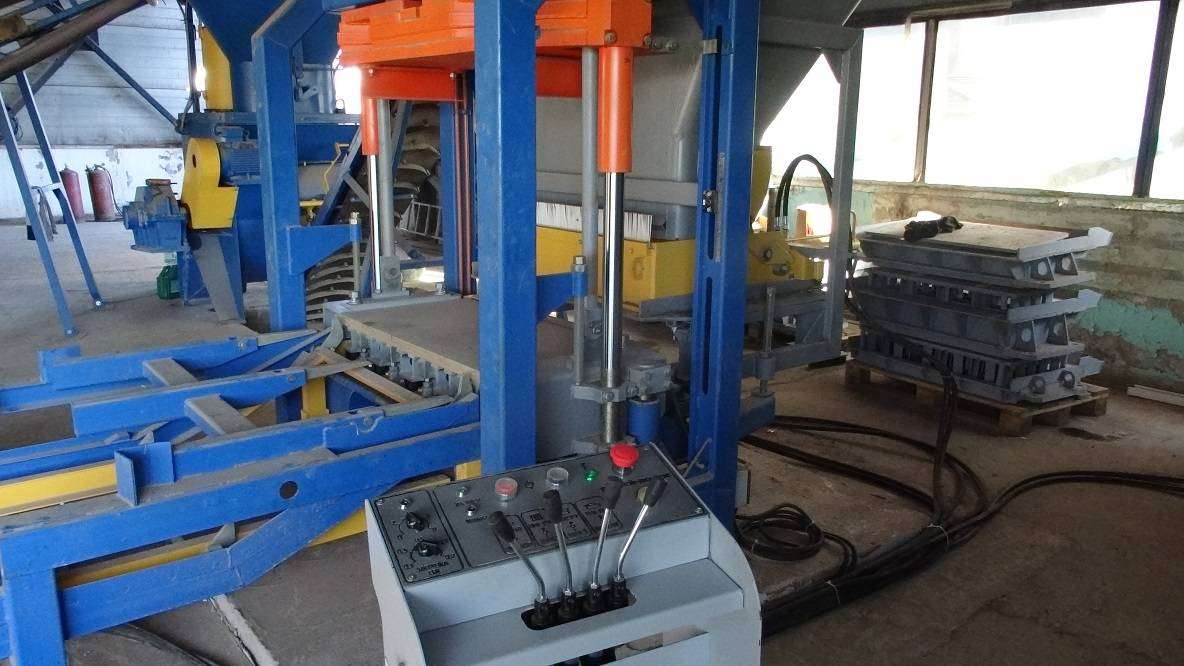

 - Пульт управления 9. Предназначен для управления работой модуля загрузки смеси, вибропресса, модуля подачи поддонов и установки насосной.

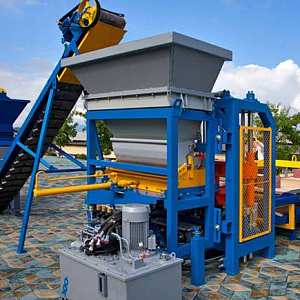

 - Установка насосная 10. Предназначена для подачи масла под давлением в гидросистему комплекса.
Схема вибропресса Рифей-Полюс
Изображение Название & Состав Цена

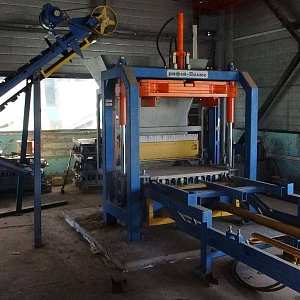

Вибропресс Рифей Полюс
Вибропресс Рифей Полюс

  1. Формующий блок
  2. Модуль загрузки смеси
  3. Модуль подачи поддонов
  4. Маслостанция
  5. Пульт управления
  6. Пуансон-матрица (1 шт, стоимостью 125 т.руб.)
  7. Стеллаж (1 шт)
  8. Траверса съёма стеллажей
  9. Поддон технологический (12 шт)

2 050 000 руб.
Бетоносмеситель СГ-550
Бетоносмеситель СГ-550

1. Одновальный горизонтальный смеситель СГ-550 (объем 550 литров)
2. Защита смесителя (установлена в смесителе)
3. Чугунные сменные лопатки (установлены на водило)
4. Блок дозаторов объемно-весовой
5. Дозатор цемента - весовой (до 300 кг)
6. Дозатор заполнителя - объемный (до 480 литров)
7. Проточный дозатор воды
8. Пульт управления
9. Руководство по эксплуатации

440 000 руб.
Конвейер ленточный КЛ-500-5,0
Конвейер ленточный КЛ-500-5,0

1. Конвейер ленточный (длиной 5 метров)
2. Кронштейн
3. Электрокабели
4. Руководство по эксплуатации

153 000 руб.
Сборочный комплект и документация
Сборочный комплект и документация

1. Паспорт. Руководство по эксплуатации
2. Метизы для сборки
3. Комплект ЗИП

Комплект поставки

Базовый комплект поставки
Изображение Название & Состав Цена
Рифей-Колун-М
Рифей-Колун-М

1. Пресс
2. Установка насосная
3. РВД
4. Электрокабели
5. Руководство по эксплуатации

195 000 руб.
Модуль цветного слоя
Модуль цветного слоя

1. Модуль цветного слоя
2. Пульт управления
3. Комплект сборочно монтажный
4. Руководство по эксплуатации

160 000 руб.
Поддоны фанерные
Поддоны фанерные

Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор

Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 1 400 рублей/штука

Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 750 рублей/штука

Поддон 450х450×20 мм - для Рифей-Кондор – 230 рублей/штука

от 230 руб.
Растариватель цемента РЦ-1
Растариватель цемента РЦ-1

1. Растариватель
2. Опорная рама
3. Ножи
4. Пульт управления

57 000 руб.
Растариватель цемента РЦ-2
Растариватель цемента РЦ-2

1. Рама

2. Бункер с инспекционным люком

3. Система ножей для вспарывания биг-бега

4. Защитная решетка

5. Виброопоры - 8 штук

6. Вибратор "OLI" MVE-300\3, КВт 0,3 - 1 штука

7. Тельфер электрический Т10.412 2т, 6м (Болгария-Балканско ЕХО)

8. Пульт управления тельфером

9. Траверса для захвата мешков

10. Мембрана для защиты от выброса цементной пыли.

11. Паспорт на растариватель

235 000 руб.
Силос цемента СЦ-26
Силос цемента СЦ-26

1. цементная банка

2. лестница с ограждением

3. ограждение верхней площадки

4. труба для закачивания цемента

5. ручная поворотная заслонка

6. вибратор для сводообрушения

7. руководство по эксплуатации

280 000 руб.
Конвейер винтовой КВ-6
Конвейер винтовой КВ-6

1. Секция приводная

2. Шнек 6 метров (2 секции по 3 метра каждая)

3. Патрубок выходной

4. Руководство по эксплуатации

165 000 руб.
Конвейер ленточный КЛ-500-5,0
Конвейер ленточный КЛ-500-5,0

1. Конвейер ленточный (длиной 5 метров)
2. Кронштейн
3. Электрокабели
4. Руководство по эксплуатации

153 000 руб.
Дозатор заполнителя ДЗ-15
Дозатор заполнителя ДЗ-15

1) два бункера по 7,5 куб. метров каждый

2) рама

3) взвешивающий ленточный транспортер, установленный на тензометрических датчиках

4) пульт управления ДЗ-ЗК

5) пневмооборудование (пневмораспределитель - 2 шт, блок подготовки воздуха, клапан быстрого выхлопа - 2 шт, манометр, пневмоцилиндр - 2 шт)

6) вибраторы - 2 шт

7) тензодатчики - 4 шт

8) паспорт, руководство по эксплуатации

731 000 руб.

Дополнительные опции

.

Технические характеристики

Продолжительность одного цикла формования 30-45 сек
Высота формуемых изделий 40-250 мм

Производительность комплекса при изготовлении:
камней пустотелых 390х190х188 мм - 530 шт./час
камней перегородочных 120мм - 720 шт./час
камней бортовых БР 100.30.15 - 70 шт./час
плитки тротуарной “прямоугольная”, 200х100 мм - 2500 шт./час (50 м2)

Размеры поддона для формования 1150х600х40 мм
Размеры зоны формования на поддоне 1000х500 мм
Обслуживающий персонал 3-4 чел

Потребляемая электроэнергия:
 напряжение 380±10% В
 частота 50 Гц
 установленная мощность 37 кВт
Расход воды 45 л/мин
Давление в водопроводной сети 0,3-0,6 Мпа

Габаритные размеры комплекса:
 Длина - 7500 мм
Ширина - 8000 мм
Высота - 3000 мм
Масса комплекса 7500 кг

Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90) Вредные выбросы - отсутствуют.
