Установка Рифей Кондор-350-ТБ

Установка Рифей Кондор-350-ТБ


555 000 руб.


Камень пустотелый 390х190х188 мм
110 шт/час
Плитка тротуарная 200х100 мм кв. м
9 м2/час

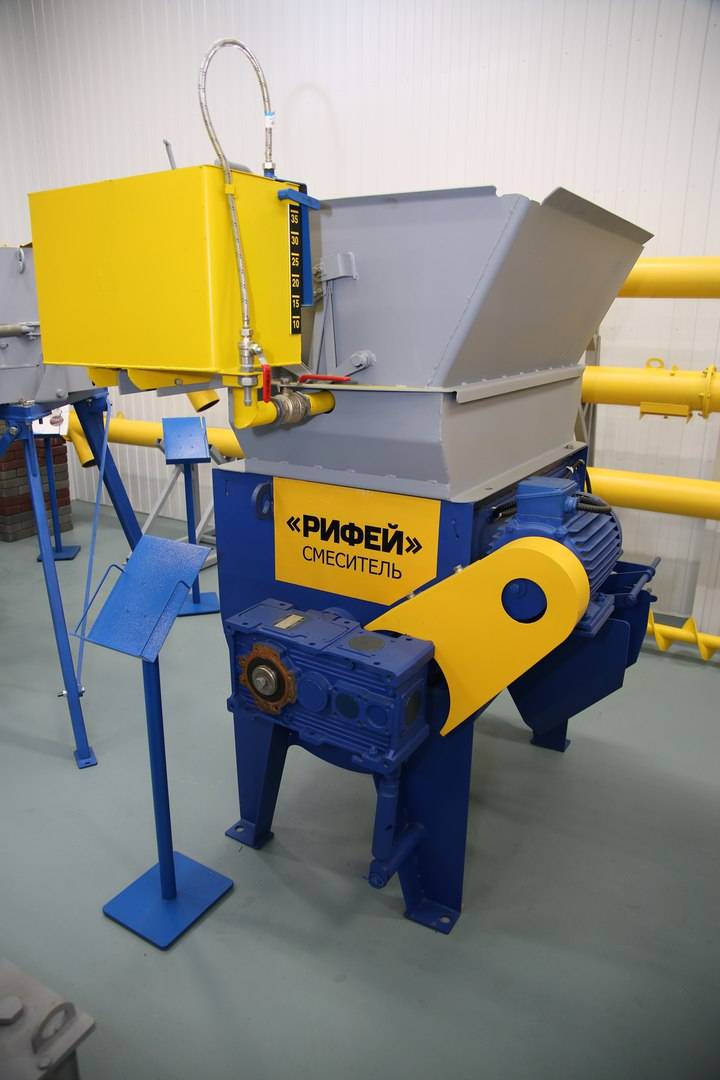

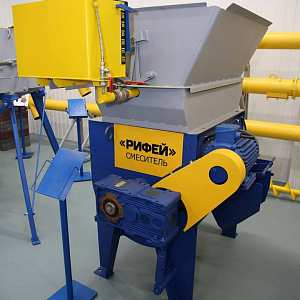

Смеситель
CГ-350-С одновальный, с горизонтальным расположением вала
Установленная мощность
13 кВт
Масса
2160 кг
Длина
5,8 м
Ширина
2.1 м
Высота
2.8 м
Режим работы
Механизированный
Гарантия
14 месяцев
Особенности
Большой объём смесителя (350л) позволяет дооснастить линию вторым вибропрессом увеличив производительность.

Оставьте заявку

мы отправим Вам цены, условия и сроки поставки

ФИО
Телефон
Электронный адрес
Введён некорректный e-mail
Текст сообщения

Описание

“КОНДОР-350-ТБ“ высокопроизводительная установка, предназначенная для производства блоков, кирпича, теплоблоков и тротуарной плитки из жесткой бетонной смеси методом вибропрессования. Установка «КОНДОР-350-ТБ» состоит из вибропресса с пультом управления и электрошкафом, насосной установки, смесителя, конвейера, бункера:

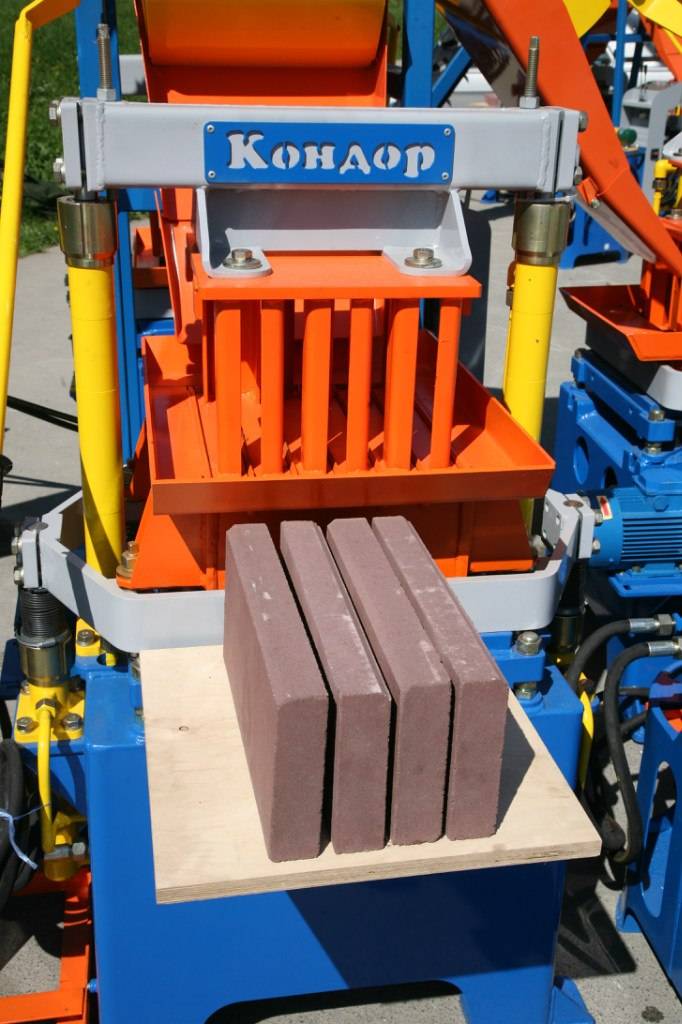

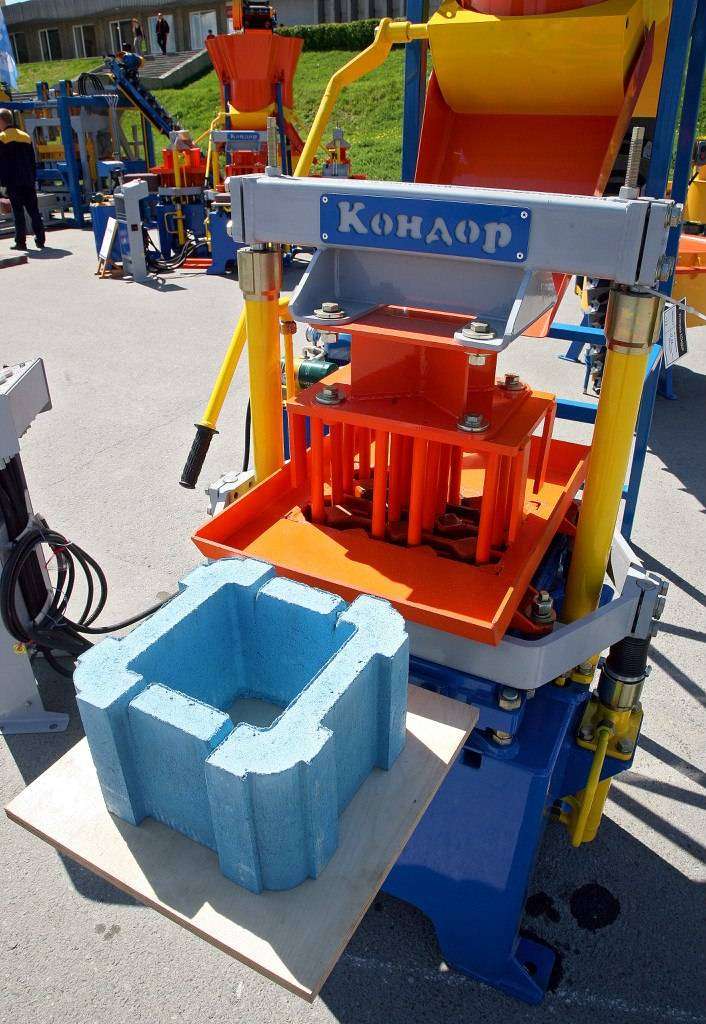

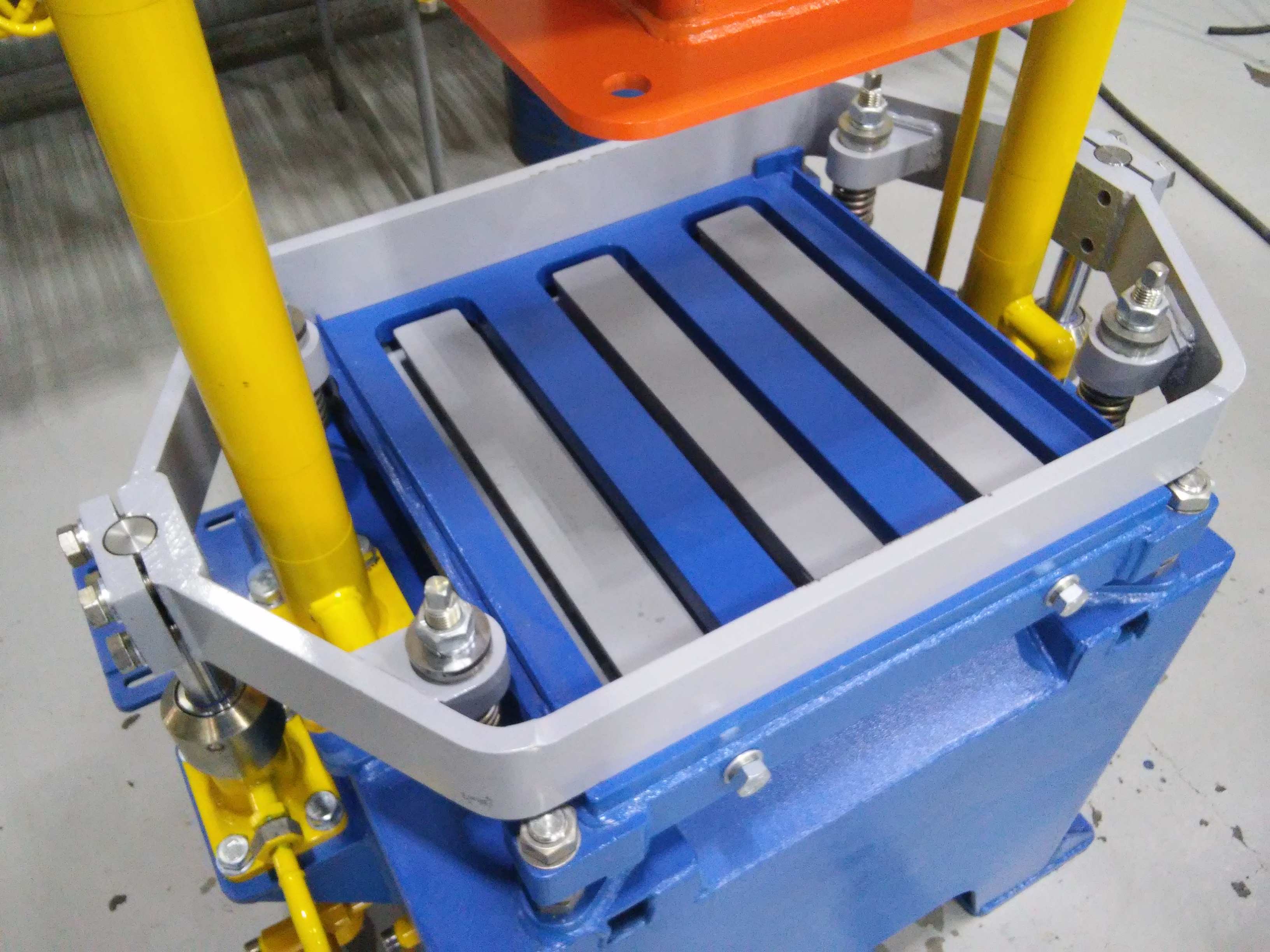

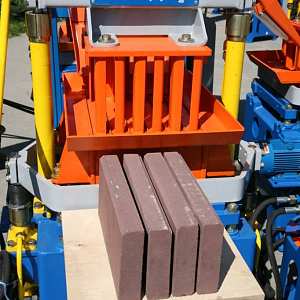

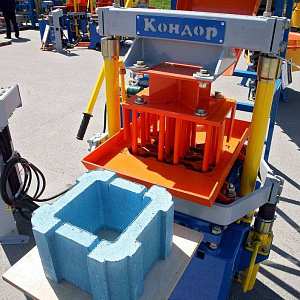

  • вибропресс предназначен для формования строительных изделий (стеновых камней и тротуарной плитки) из жесткой бетонной смеси;
  • смеситель предназначен для приготовления жесткой бетонной смеси, необходимой для формования изделий;

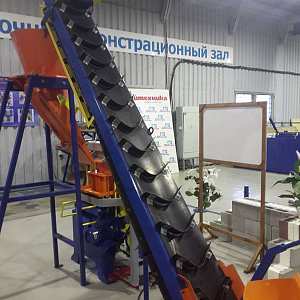

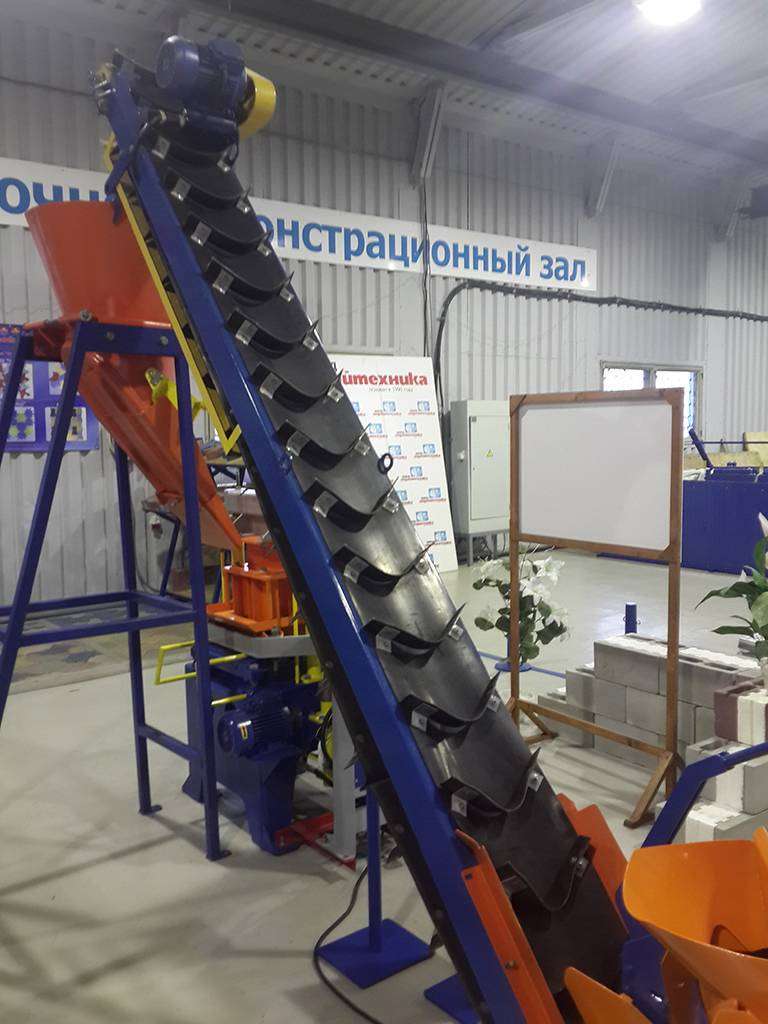

  • конвейер предназначен для подачи бетонной смеси из смесителя в бункер;
  • бункер предназначен для хранения бетонной смеси и подачи ее в матрицу вибропресса;

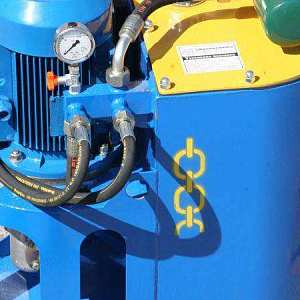

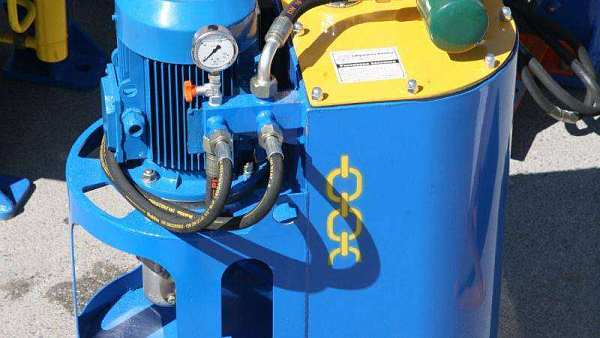

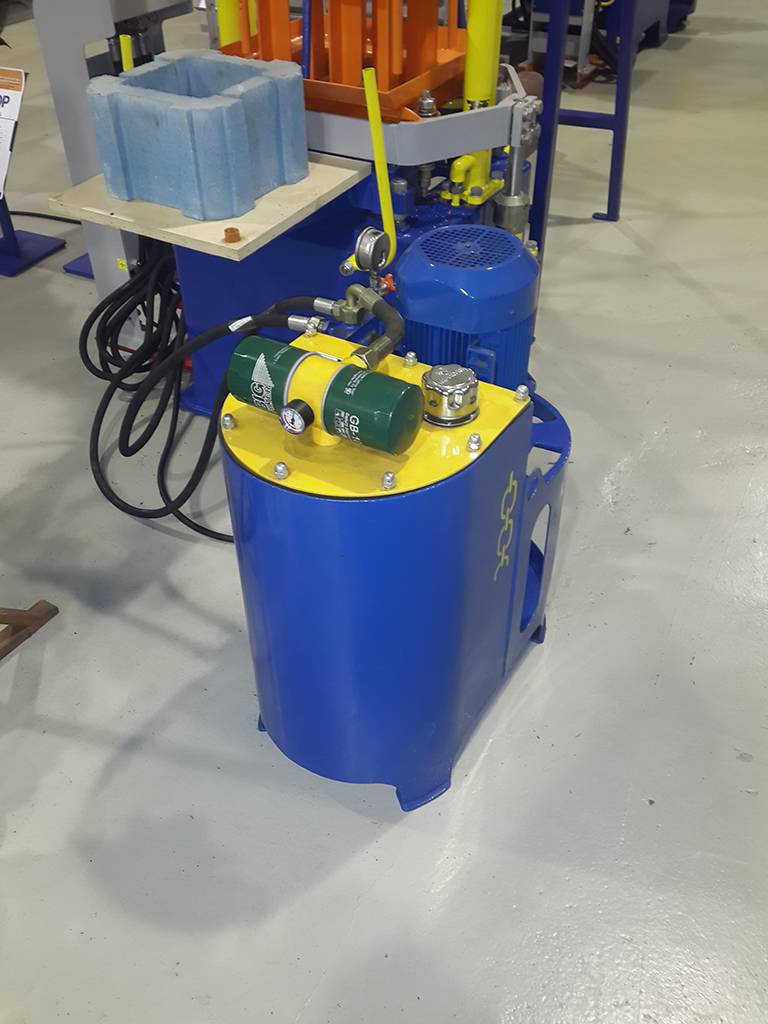

  • насосная установка, обеспечивает подачу под давлением масла к исполнительным гидроцилиндрам вибропресса;
  • в электрошкафе смонтирована силовая пускозащитная аппаратура установки.
Установка может эксплуатироваться в закрытых помещениях или под навесом при температуре окружающего воздуха от +5 до +35 ºС.

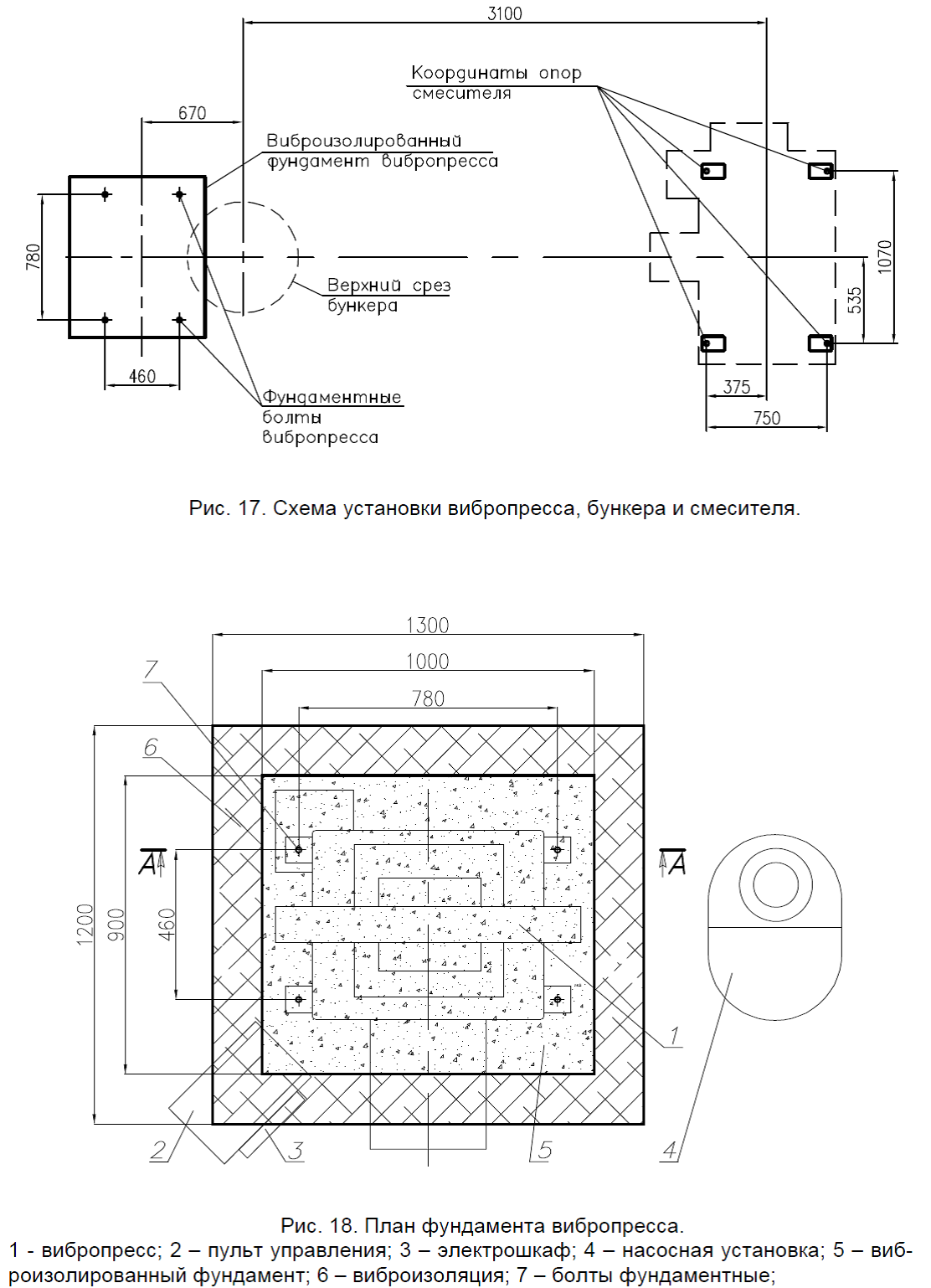

Минимальная площадь, необходимая для размещения установки, складов сырья и готовой продукции составляет 100 м2, минимальная высота помещения или навеса – 3,5 м.

СОСТАВ И СХЕМА

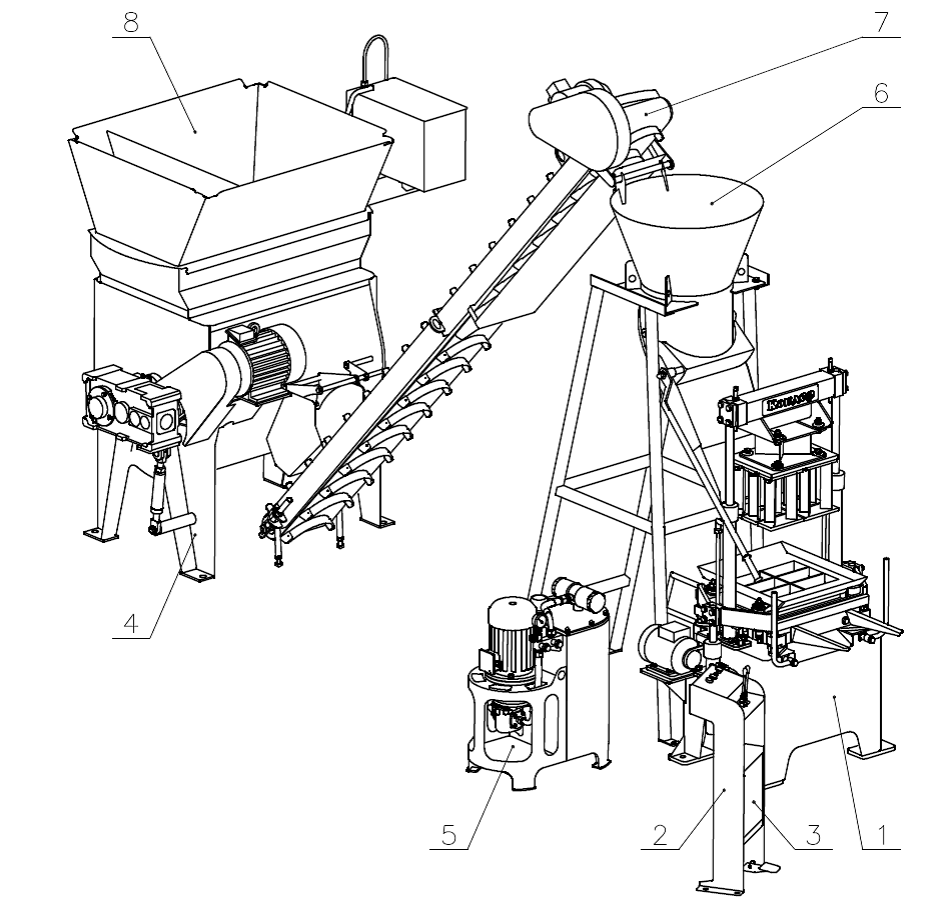

 Установка “КОНДОР-350-ТБ” состоит из вибропресса 1 с пультом управления 2 и электрошкафом 3, смесителя 4, насосной установки 5, бункера 6, конвейера 7 и дозатора компонентов 8. Жесткая бетонная смесь, из которой изготавливаются камни, подается из смесителя на конвейер и далее в бункер. Из бункера смесь поступает в питатель, где с помощью отсекателя, ската и клювика подается непосредственно на фартук матрицы.
Схема Кондор-1-350-ТБ

Комплект поставки

  1. Вибропресс

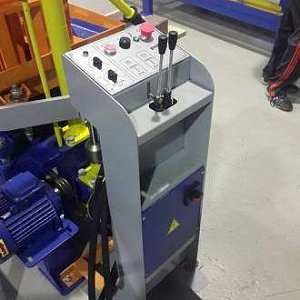

  2. Пульт управления с электрошкафом и рукавами высокого давления
  3. Насосная установка
  4. Полка вибропресса
  5. Переходник
  6. Выталкиватель
  7. Скребок
  8. Транспортер ленточный (3.5 м)
  9. Смеситель (350 л)
  10. Бункер смеси со стойкой
  11. Стеллаж (в полуразобранном виде)
  12. Поддон технологический, 5 шт
  13. Болты фундаментные, 4 шт
  14. Болты анкерные, 2 шт

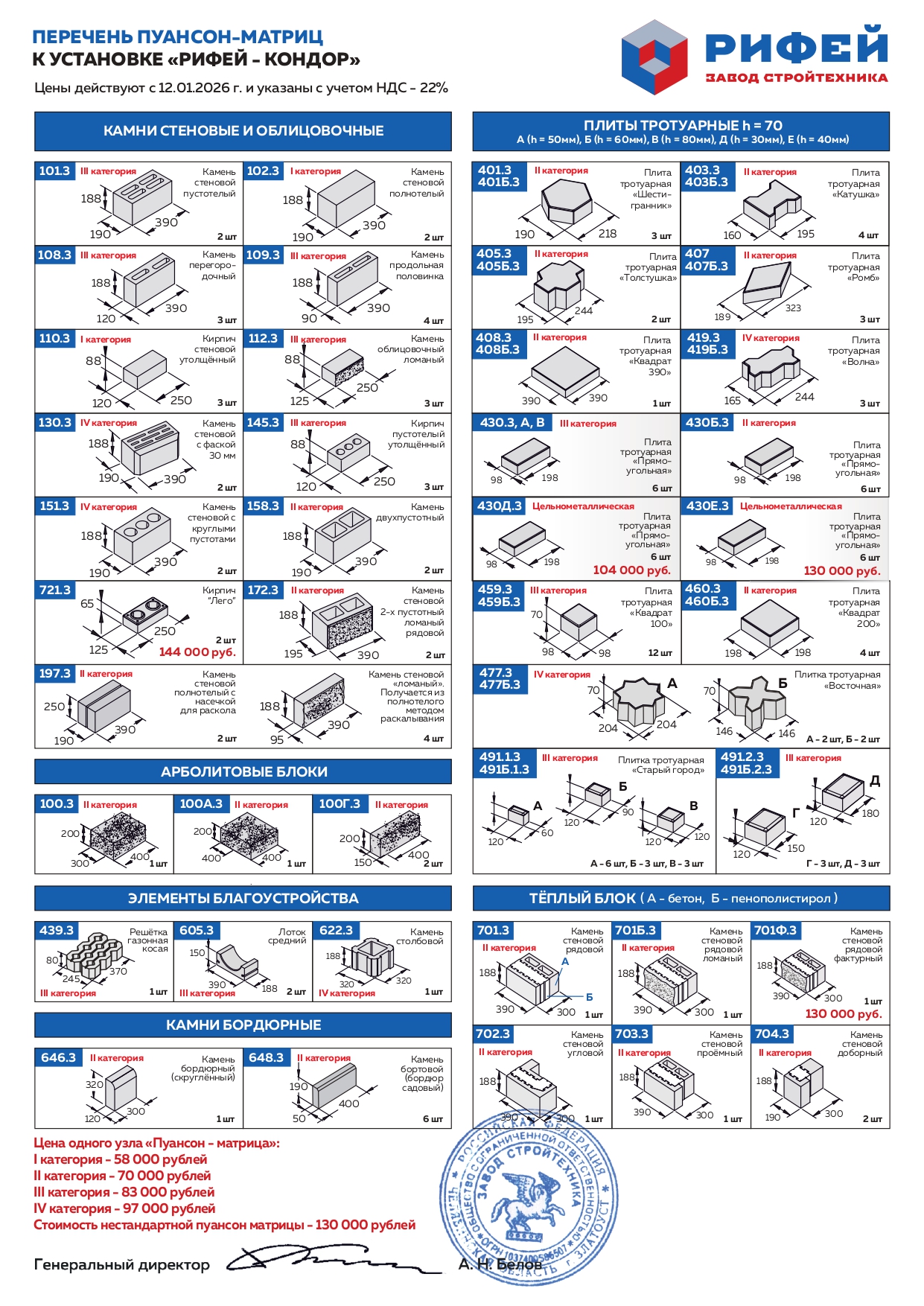

  15. Пуансон-матрица 1 шт
  16. ЗИП. Монтажно-сборочный комплект
  17. Паспорт. Руководство по эксплуатации оборудования

Исключите ручной труд, повысьте производительность и качество!
Используйте дополнительное оборудование -автоматизация вибропресса Кондор!

Автоматизация вибропресса Кондор

Изображение Название & Состав Цена
Дозатор весовой БД-350-Вес
Дозатор весовой БД-350-Вес

1. Блок дозаторов
2. Отсек заполнителя
3. Отсек цемента
4. Тензодатчики
5. Дозатор воды проточный
6. Пульт управления
7. Руководство по эксплуатации

130 000 руб.
Конвейер винтовой КВ-6
Конвейер винтовой КВ-6

1. Секция приводная

2. Шнек 6 метров (2 секции по 3 метра каждая)

3. Патрубок выходной

4. Руководство по эксплуатации

165 000 руб.
Растариватель цемента РЦ-1
Растариватель цемента РЦ-1

1. Растариватель
2. Опорная рама
3. Ножи
4. Пульт управления

57 000 руб.
Конвейер ленточный КЛ-300-3,5
Конвейер ленточный КЛ-300-3,5

!. Транспортер (длиной 3,5 метра)
2. Опора или кронштейн
3. Электрокабели
4. Руководство по эксплуатации

100 000 руб.
Поддоны фанерные
Поддоны фанерные

Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор

Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 1 400 рублей/штука

Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 750 рублей/штука

Поддон 450х450×20 мм - для Рифей-Кондор – 230 рублей/штука

от 230 руб.
Приспособление съёма поддонов
Приспособление съёма поддонов

1. Опора - 2 штуки
2. Балка
3. Тележка с лебедкой
4. Вилы
5. Пульт управления лебедкой с витым кабелем
6. Комплект метизов для сборки
7. Руководство по эксплуатации

50 000 руб.
Опция Теплый блок
Опция Теплый блок

20 000 руб.
Рифей-Контур
Рифей-Контур

1. Установка в сборе
 2. Рамка углового вкладыша
 3. Рамка прямого вкладыша
 4. Опора
 5. Комплект ЗИП
 6. Паспорт. Руководство по эксплуатации

143 000 руб.
Автоматизация вибропресса Кондор
Автоматизация вибропресса Кондор

1. Модуль загрузки бетонной смеси

2. Модуль подачи поддонов

3. Джойстик управления ( 2шт, крепятся к основному пульту вибропресса)

4. Рукава высокого давления

5. Паспорт. Руководство по эксплуатации.

100 000 руб.

Дополнительные опции

.

Технические характеристики

Производительность установки:
пустотелых камней, 110 шт/час
перегородочных камней, 165 шт/час
тротуарной плитки 200х100х70 мм, 450 (9) шт./час (м. кв./час)

 Обслуживающий персонал, 2 чел
 Потребляемая электроэнергия:
 напряжение, 380В
 частота, 50Гц
 установленная мощность, 13 кВт

 Габаритные размеры установки:
 длина, 5800 мм
 ширина, 2100 мм
 высота, 2800 мм
 Масса установки, 2160 кг

Корректированный уровень вибрации на рабочем месте оператора, менее 70 дБА Вредные выбросы отсутствуют.
Зона формуемых изделий, 400 х 400 мм
Высота формуемых изделий, 50…200 мм
Привод механизмов, гидравлика

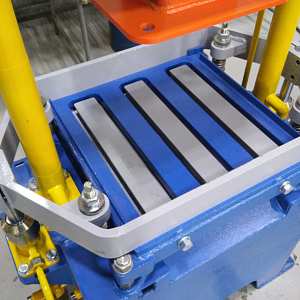

Привод вибростола – электродвигатель:
мощность, 2,2 кВт
синхронная частота вращения, 3000 об/мин
