Установка Рифей-Контур

Установка Рифей-Контур


143 000 руб.


Установленная мощность
900 Вт
Масса
100 кг
Длина
1 615 мм
Ширина
1 650 мм
Высота
1 180 мм
Режим работы
автоматический
Гарантия
12 месяцев
Особенности
Вырезание из пенополистирола вкладышей, которые затем используются для формования угловых, стеновых и проемных теплоблоков на комплексах «Рифей-Удар», «Рифей-Полюс» и «Рифей-Буран» и установках «Рифей-Кондор»

Оставьте заявку

мы отправим Вам цены, условия и сроки поставки

Описание

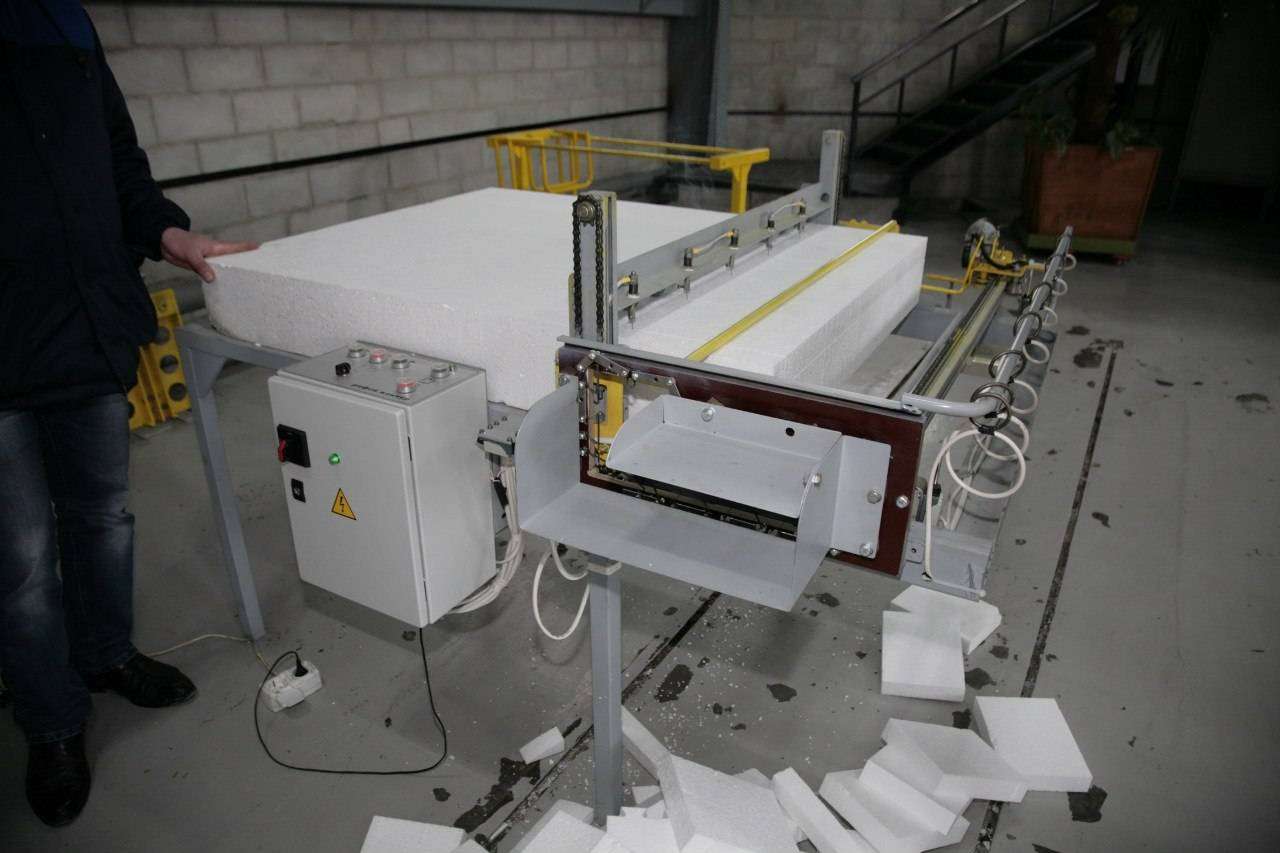

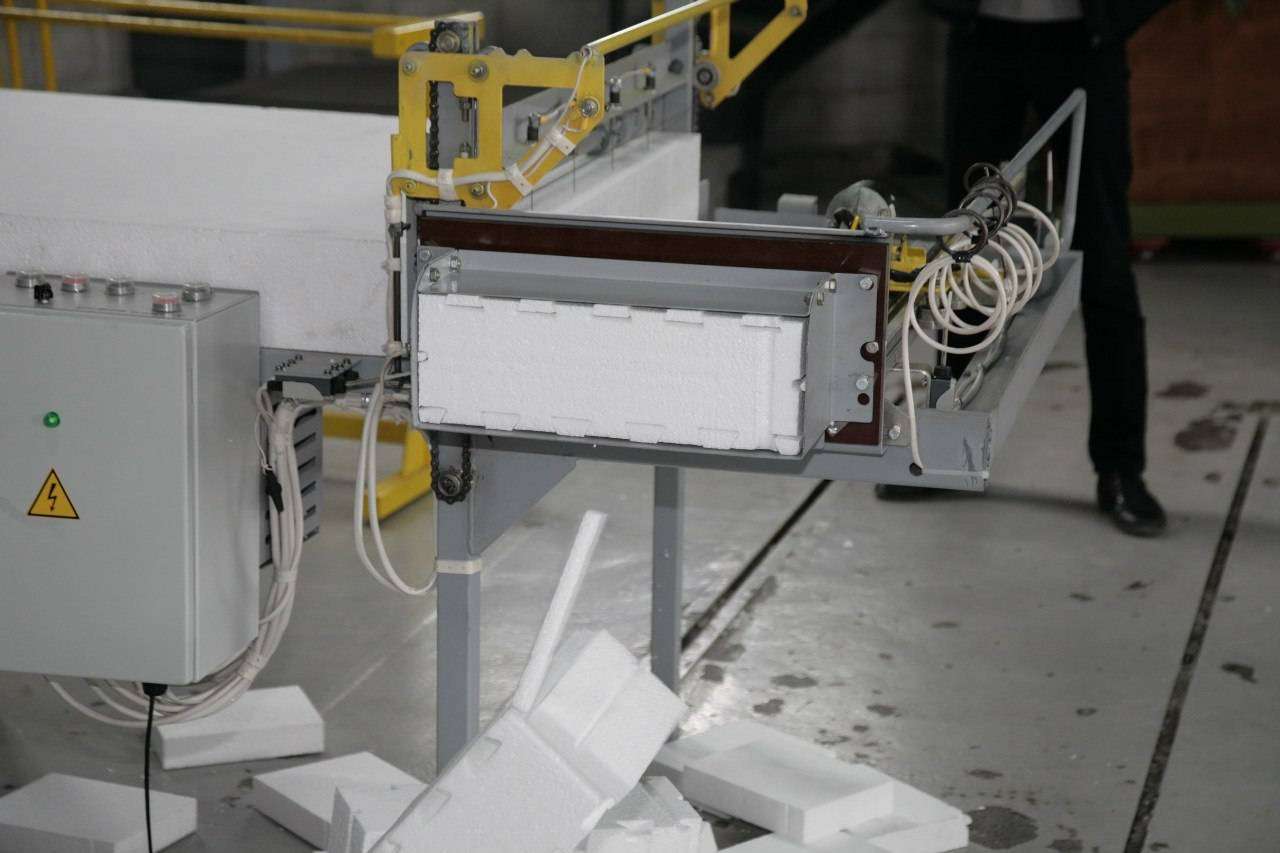

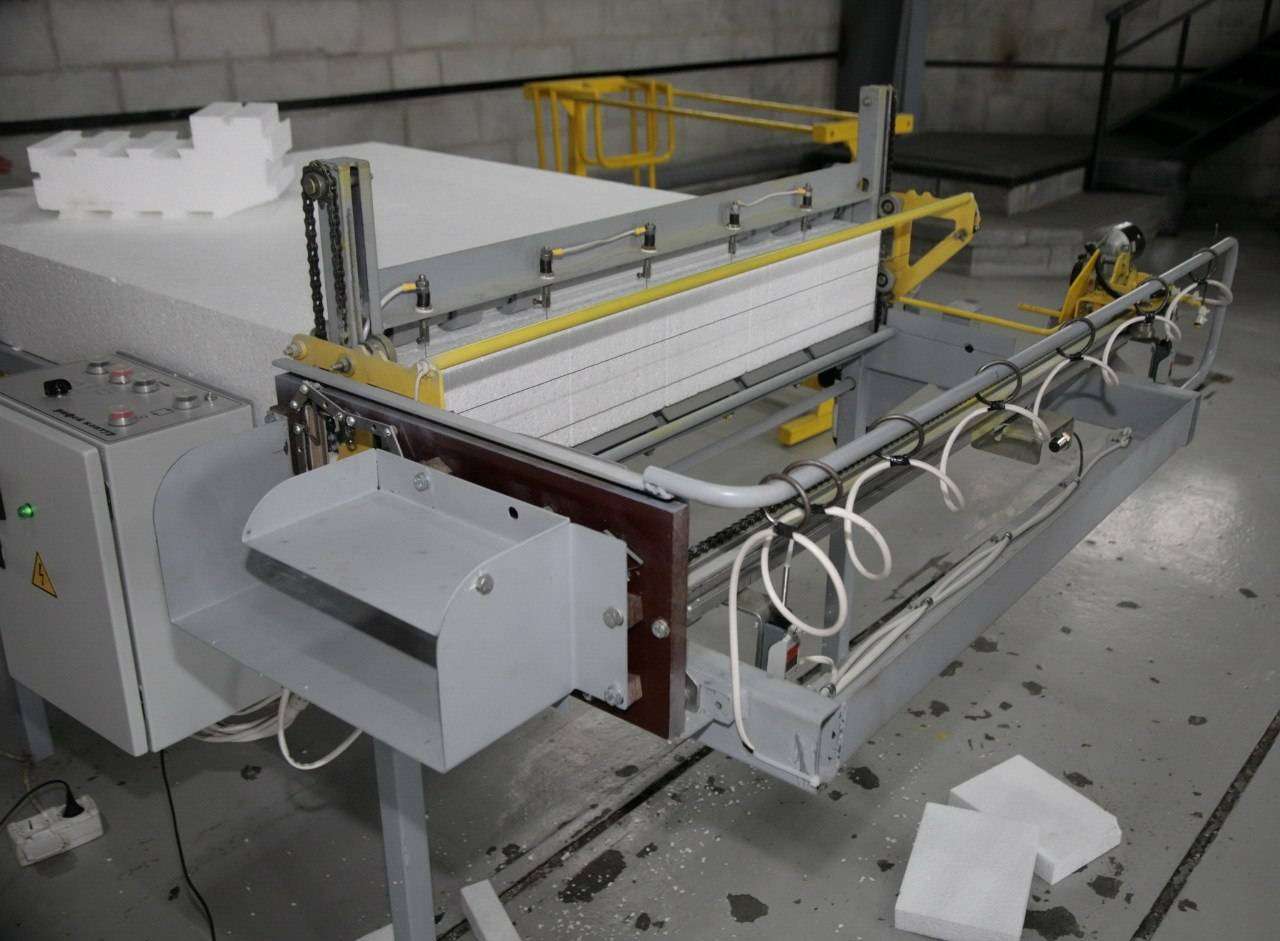

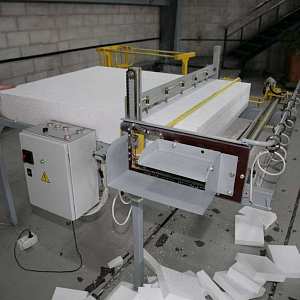

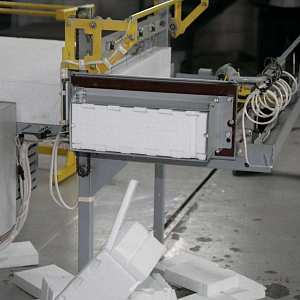

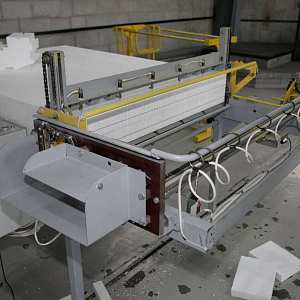

Установка для вырезания вкладышей теплоблока Рифей Контур

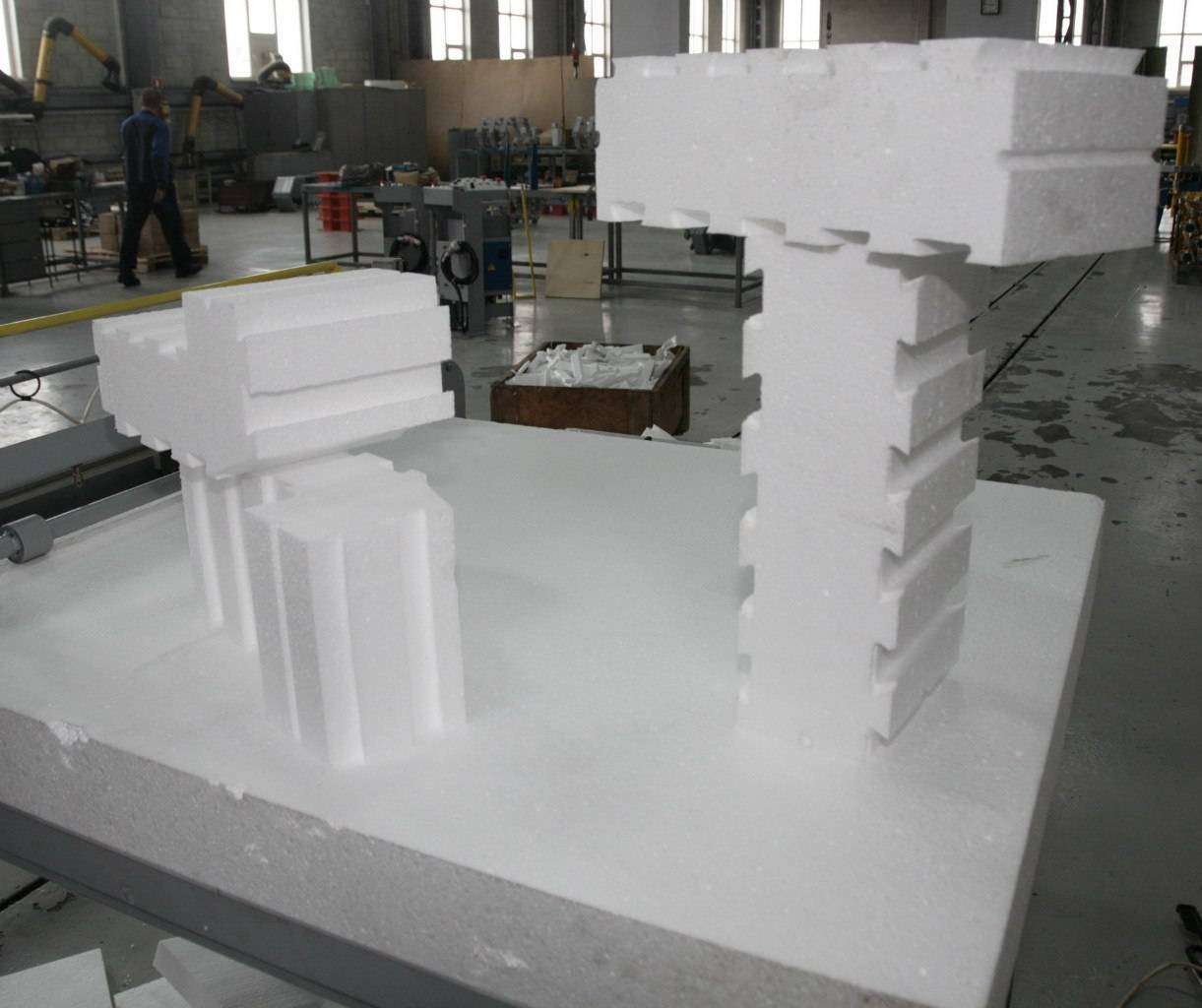

Станок Рифей Контур используется для вырезание из пенопласта вкладышей для стеновых, угловых и проемных теплоблоков, производимых на вибропрессующем оборудование Рифей и Кондор.

Основным преимуществом теплоблока является его многослойное строение, три слоя состоят из внешней и внутренней бетонной части, посередине которой – вкладыш из пенополистирола. Именно пенопласт и обеспечивает низкую теплопроводность камня, а необходимое термическое сопротивление достигается при минимальной толщине стены. В итоге вес теплоблока не превышает 20 кг, в следствии чего стена из теплоблока позволяет экономить на фундаменте, поскольку требуется их меньшая толщина, а значит уменьшается нагрузка на фундамент, без уменьшения несущей способности стены в целом.

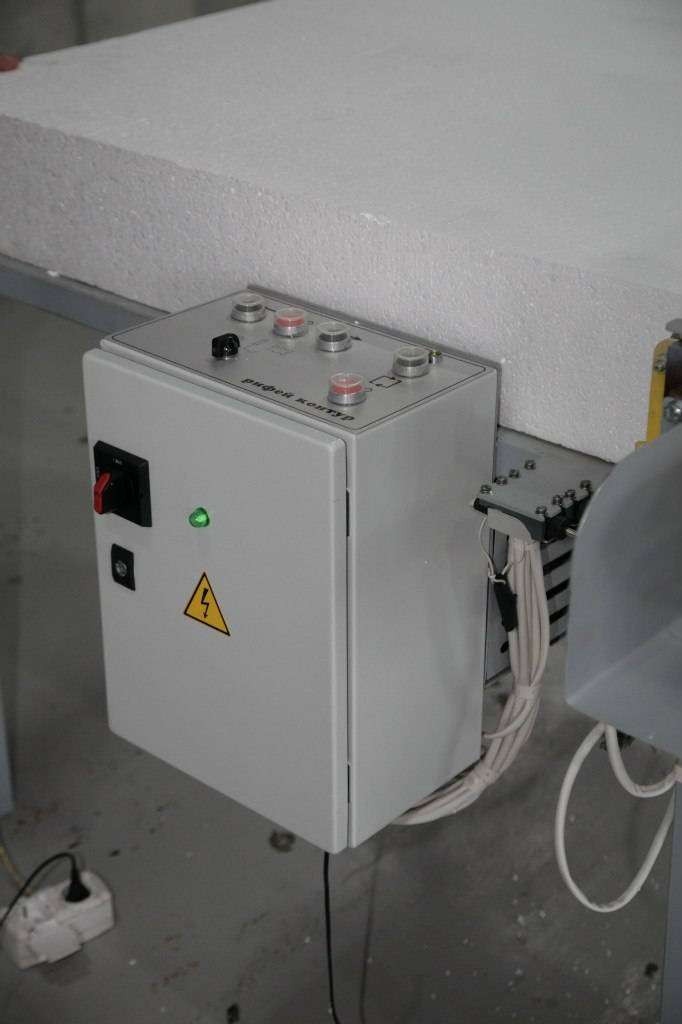

 Автоматическая работа Установки обеспечивается микроконтроллером размещенным в пульте управления. Электрооборудование Рифей Контура защищено от электрических помех и резких перепадов напряжения.

Работоспособность и хранение Оборудование допускается в помещениях при температуре воздуха от +5 до +45 ºC. Минимальная территория для размещения Оборудования, мест хранения пенопласта и вкладышей теплоблока 30…40 м2. Сырьем для вырезания вкладышей является пенополистирол марки М 30…35.
Рифей Контур использует пенопластовые листы размером 1000 х 2000 мм.
Толщина листа для рядового вкладыша 135 мм, для углового вкладыша 160 мм.

Оборудование может использоваться для вырезания различных по толщине теплоблоков, но предварительно нужно согласование со специалистами Завода Стройтехника.

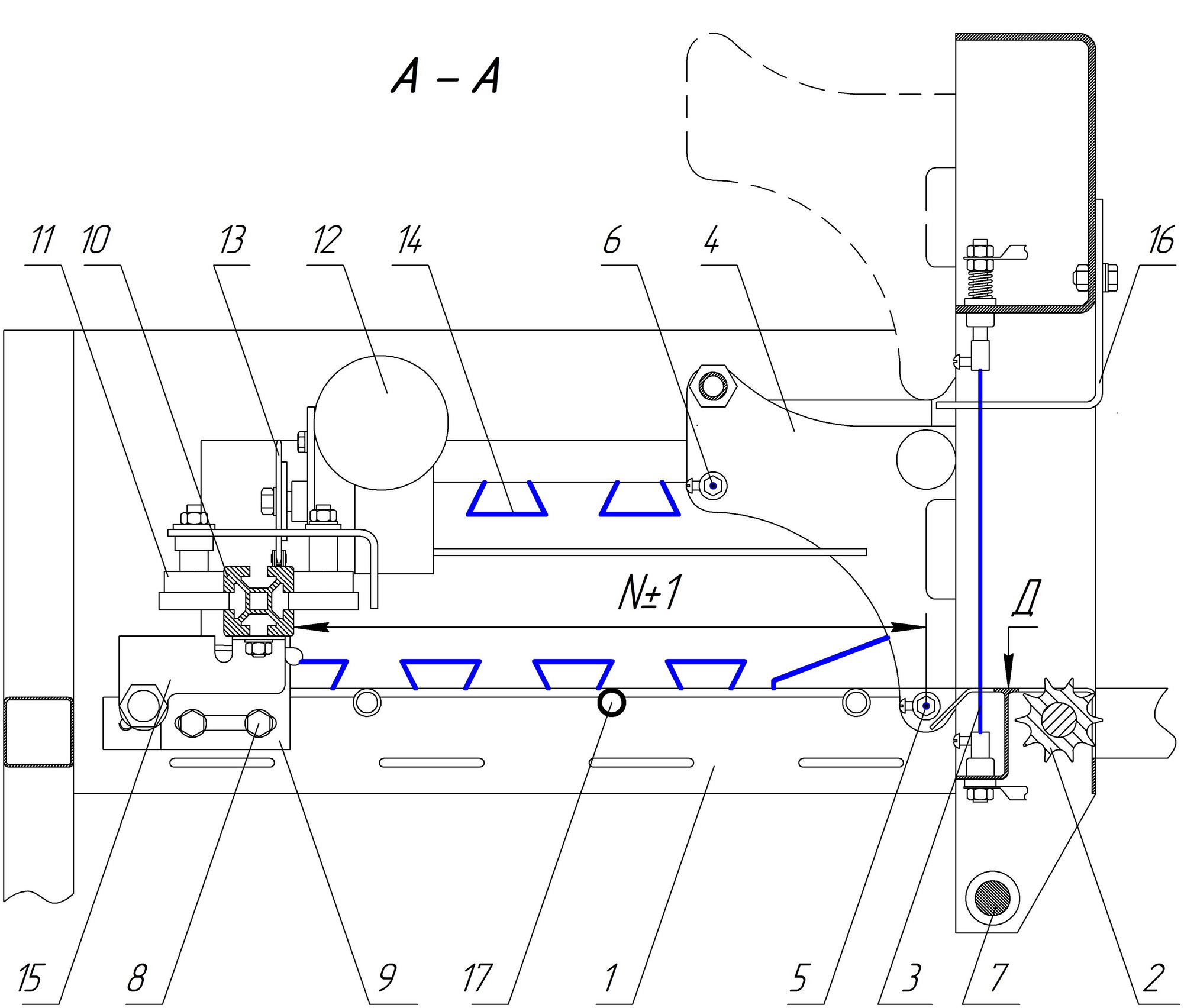

 Устройство установки.

1 – станина; 2 – приводной вал со звездочками; 3 – вертикальные струны;

4 - каретки вертикальной подачи; 5 – струна отрезная; 6 – струна углового

вкладыша; 7 – вал синхронизирующий; 8 – болт; 9 – кронштейн поперечной

направляющей; 10 -  направляющая поперечная; 11 – каретка поперечной подачи;

12 – привод поперечной подачи; 13 – звездочка; 14 – рамка углового ( стенового)

вкладыша; 15 – датчик размера; 16 – упоры регулируемые; 17 – опора сменная.

Комплект поставки

1. Установка в сборе
 2. Рамка углового вкладыша
 3. Рамка прямого вкладыша
 4. Опора
 5. Комплект ЗИП
 6. Паспорт. Руководство по эксплуатации

Дополнительные опции

Рамка стенового вкладыша "Теплоблок проемный"

Технические характеристики

Продолжительность одного цикла вырезания вкладышей - 80 сек

Количество вкладышей за один цикл - 5 шт./цикл

Производительность установки* - 200 шт./час

Размеры применяемого листа пенополистирола - 1000х2000 мм

Толщина листа для прямого вкладыша - 135 мм

Толщина листа для углового вкладыша - 160 мм

Количество вкладышей из одного листа пенополистирола - 25 шт

Обслуживающий персонал - 1- 2 чел

Потребляемая электроэнергия:

             напряжение - 220±10%  В

             частота - 50 Гц

             установленная мощность - 900 Вт

Габаритные размеры установки в транспортном положении:

           длина - 1415 мм

           ширина - 1020 мм

           высота - 1180 мм

Габаритные размеры установки в рабочем положении:

           длина - 1615 мм

           ширина - 1650 мм

           высота - 1180 мм

Масса установки - 100 кг

 *Производительность указана при непрерывной работе в автоматическом режиме.
